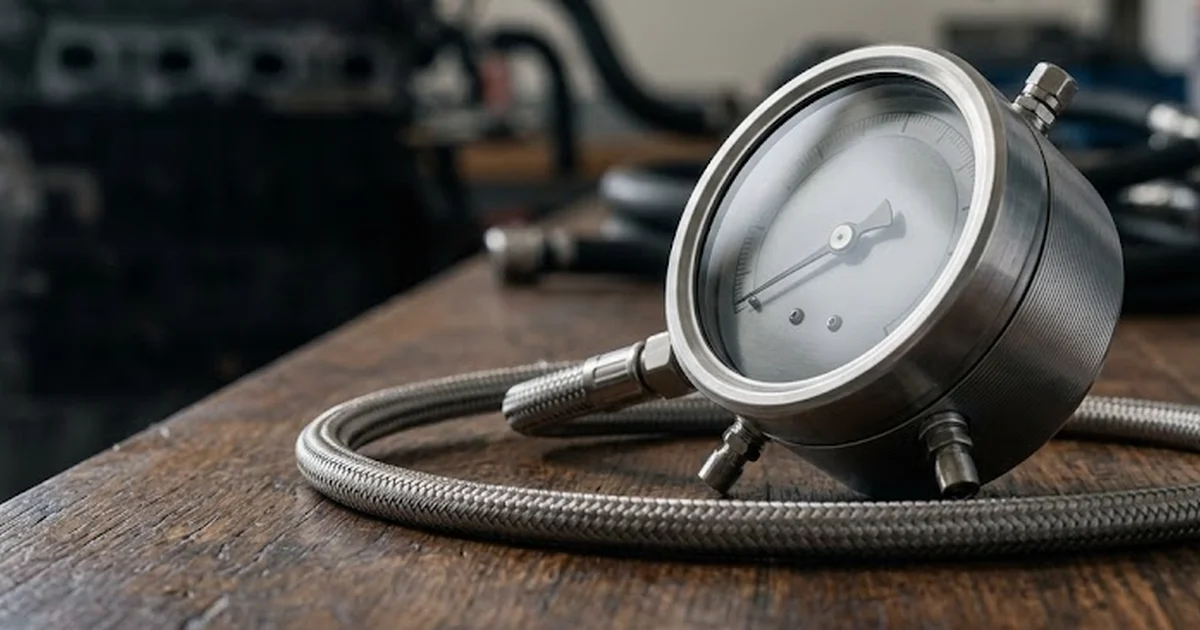

Ladedruck Messen: wie Sie den Fehler vor der Bestellung eingrenzen

Warum Sie den Ladedruck messen sollten, bevor Sie Ersatzteile bestellen

Ein plötzlicher Leistungsverlust, das Aufleuchten der Motorkontrollleuchte oder der abrupte Übergang in das Notlaufprogramm gehören zu den häufigsten Problemen moderner Diesel- und Benzinmotoren mit Turboaufladung. Häufig wird in solchen Momenten vorschnell der Schluss gezogen, dass der Abgasturbolader mechanisch zerstört sei und unverzüglich ausgetauscht werden müsse. In der Praxis erweist sich diese Annahme jedoch überraschend oft als voreilig und kostspielig. Ein Abgasturbolader arbeitet niemals isoliert; er ist das ausführende Organ eines hochgradig vernetzten Systems, das aus Sensoren, Unterdruckleitungen, Ladeluftkühlung, Abgasrückführung und elektronischen Steuergeräten besteht.

Wenn ein Steuergerät einen Fehler wie P0299 (Ladedruck-Regelgrenze unterschritten) oder P0234 (Ladedruck-Regelgrenze überschritten) im Fehlerspeicher ablegt, dokumentiert dies zunächst lediglich ein Symptom: Der tatsächliche Druck im Ansaugtrakt stimmt nicht mit dem vom Motormanagement berechneten Sollwert überein. Wer in dieser Situation ohne vorherige Messung ein Neuteil ordert, riskiert, viel Arbeitszeit und Budget zu investieren, nur um nach dem Einbau festzustellen, dass derselbe Fehler weiterhin auftritt. Bevor Sie also voreilig Komponenten bestellen, sollten Sie den Ladedruck messen und die Fehlerursache methodisch eingrenzen.

Um Fehldiagnosen zu vermeiden, empfiehlt sich ein strukturierter Prüfablauf, der vom Einfachen zum Komplexen fortschreitet:

1. Auslesen des Fehlerspeichers und Dokumentieren sämtlicher gespeicherter Freeze-Frame-Daten sowie Umgebungsbedingungen.
2. Durchführung einer Messfahrt zur Erfassung der dynamischen Ladedruck-Soll- und Istwerte über das Drehzahlband.
3. Statische und dynamische Dichtheitsprüfung der gesamten Ladeluftstrecke inklusive Ladeluftkühler und Verbindungsschläuchen.
4. Pneumatische und elektrische Überprüfung der Ansteuerungskomponenten wie Druckwandler, Unterdruckleitungen und Verstelldose.
5. Direkte mechanische Sicht- und Tastprüfung des Laders auf radiales sowie axiales Wellenspiel und Beschädigungen der Schaufelräder.

Ladedruck messen im Fahrbetrieb: Soll- und Istwerte mit Live-Daten analysieren

Die Messung des Ladedrucks im stationären Zustand bei stehendem Fahrzeug liefert kaum verwertbare Erkenntnisse. Im Leerlauf benötigt der Motor nur minimale Kraftstoffmengen, wodurch der Abgasmassenstrom und die Abgastemperatur zu gering sind, um das Turbinenrad nennenswert anzutreiben. Ein aussagekräftiges Messbild entsteht erst, wenn Sie den Ladedruck messen, während der Motor unter realer Last betrieben wird. Dazu wird ein Diagnosetester an die OBD-2-Schnittstelle angeschlossen, um während einer Messfahrt die Parameter Ladedruck-Sollwert, Ladedruck-Istwert, Motordrehzahl und Luftmasse synchron aufzuzeichnen.

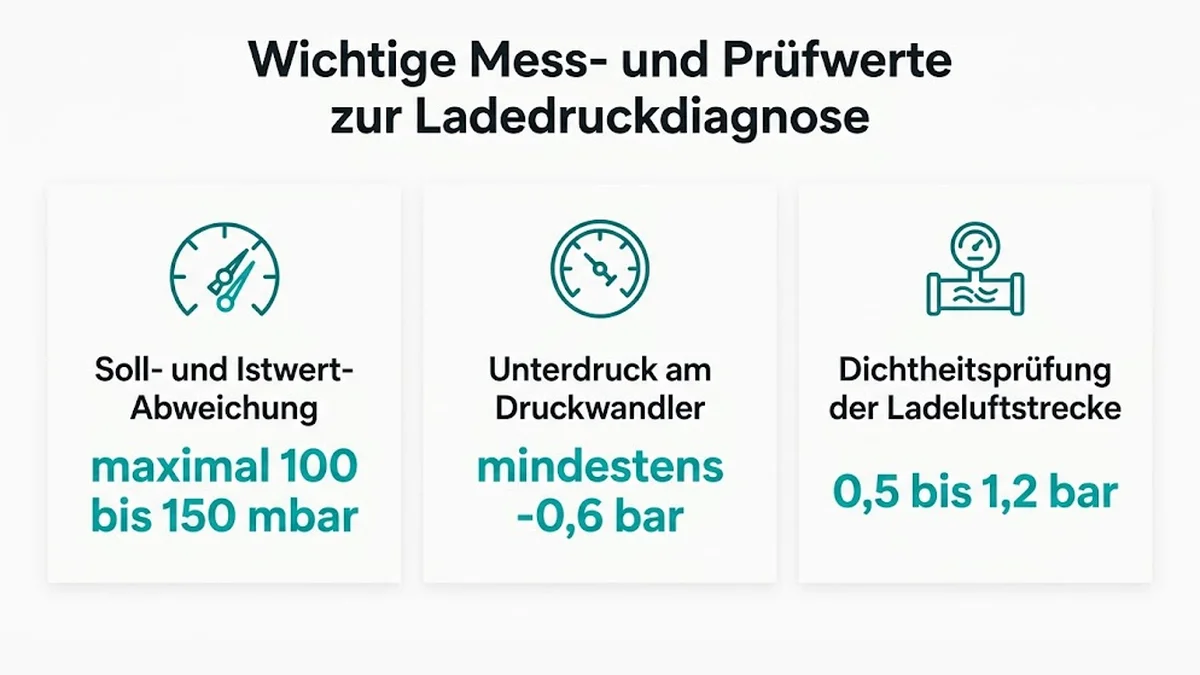

Die Messung unter Volllast sollte vorzugsweise im 3. oder 4. Gang aus niedriger Drehzahl (etwa 1.500 Umdrehungen pro Minute) bis in den oberen Drehzahlbereich bei voll durchgetretenem Gaspedal erfolgen. Achten Sie dabei besonders auf das Ansprechverhalten: Im gesunden Zustand folgt der Istwert dem vorgegebenen Sollwert innerhalb von Sekundenbruchteilen. Eine kurzzeitige Soll- und Istwert-Abweichung von maximal 100 bis 150 mbar während schneller Lastwechsel gilt als normal. Bleibt der gemessene Ladedruck jedoch dauerhaft um mehr als 200 mbar hinter der Vorgabe zurück oder schießt der Druck weit über den Sollwert hinaus, liegt ein definierter Regelungsfehler vor.

Das Zusammenspiel der Messwerte erlaubt es, Rückschlüsse auf das fehlerhafte Teilsystem zu ziehen, wie die folgende Übersicht verdeutlicht:

Pneumatische und elektrische Aktorik prüfen: Druckwandler, Unterdruckdose und VTG

Wird bei der Messfahrt eine deutliche Abweichung festgestellt, muss geklärt werden, ob die Steuerung des Laders korrekt funktioniert. Bei vielen Fahrzeugen regelt ein elektro-pneumatischer Druckwandler über ein Vakuum die Position der Leitschaufeln (VTG) oder des Wastegate-Ventils. Wenn die Ansteuerung fehlerhaft ist, kann der Verdichter den geforderten Ladedruck selbst dann nicht aufbauen, wenn die Mechanik der Welle völlig intakt ist. Ein verstopfter Belüftungsfilter im Ventil oder eine poröse Unterdruckleitung führt dazu, dass die Druckdose nicht den notwendigen Unterdruck erhält.

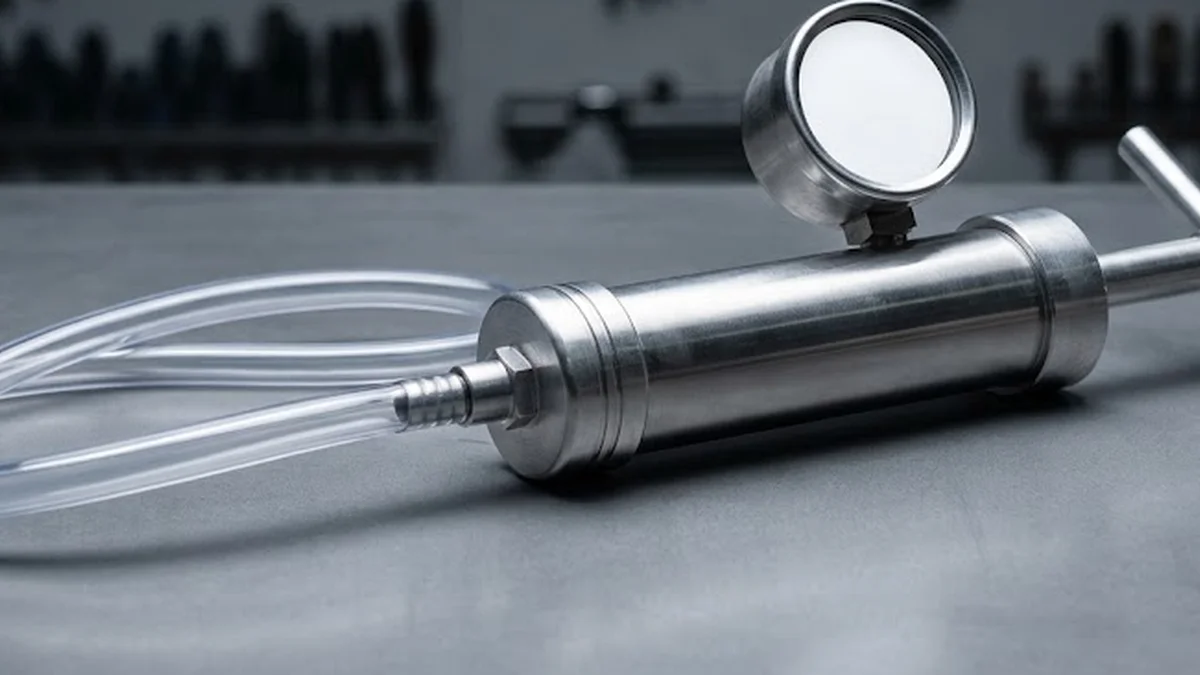

In diesem Schritt empfiehlt es sich, die Ansteuerungskomponenten isoliert zu betrachten. Bevor Sie voreilig ein teures Aggregat austauschen, sollten Sie gezielt den Druckwandler des Turboladers prüfen, um festzustellen, ob das Tastverhältnis des Steuergeräts korrekt in das entsprechende Unterdrucksignal umgewandelt wird. Mit einer manuellen Unterdruckpumpe lässt sich direkt an der Verstelldose prüfen, ob diese das Vakuum hält oder ob die interne Membran gerissen ist. Der Unterdruck am Druckwandler sollte an der Eingangsseite bei laufendem Motor stabil bei mindestens -0,6 bar liegen. Fällt dieser Wert ab, liegt das Problem meist an der Unterdruckpumpe, dem Bremskraftverstärkerkreis oder brüchigen Schlauchverbindern.

Ein fehlerhafter Ladedruck rührt in zahlreichen Fällen nicht von einer zerstörten Rumpfgruppe her, sondern von porösen Unterdruckschläuchen, einem trägen Druckwandler oder einer schwergängigen variablen Turbinengeometrie. Vor dem Ausbau des Laders verhindert die isolierte Prüfung der Ansteuerung teure Fehldiagnosen.

Neben der pneumatischen Seite muss die mechanische Freigängigkeit des Verstellgestänges überprüft werden. Hängen Sie dazu das Gestänge der Unterdruckdose vorsichtig aus und bewegen Sie den Verstellhebel der Turbinengeometrie von Hand über den gesamten Arbeitsweg. Die Bewegung muss vollkommen gleichmäßig, ohne Ruckeln, Reiben oder spürbare Rastpunkte erfolgen. Selbst minimale Rußablagerungen im Inneren des Turbinengehäuses können dazu führen, dass die Leitschaufeln bei Erwärmung klemmen, was bei kalter Maschine oft unentdeckt bleibt.

Dichtheitsprüfung der Ladeluftstrecke: Druckverluste systematisch aufspüren

Ein extrem häufiger Grund für zu niedrigen Ladedruck sind Leckagen im Ladelufttrakt zwischen dem Verdichterausgang und den Einlassventilen des Motors. Wenn komprimierte Luft entweicht, versucht die Ladedruckregelung diesen Verlust oft auszugleichen, indem sie die Schaufeln weiter schließt und die Drehzahl der Rumpfgruppe in gefährliche Höhen treibt. Dies führt nicht nur zu Leistungsmangel und erhöhtem Kraftstoffverbrauch, sondern kann durch die thermische und mechanische Überdrehzahl den Verdichter innerhalb kürzester Zeit irreparabel schädigen.

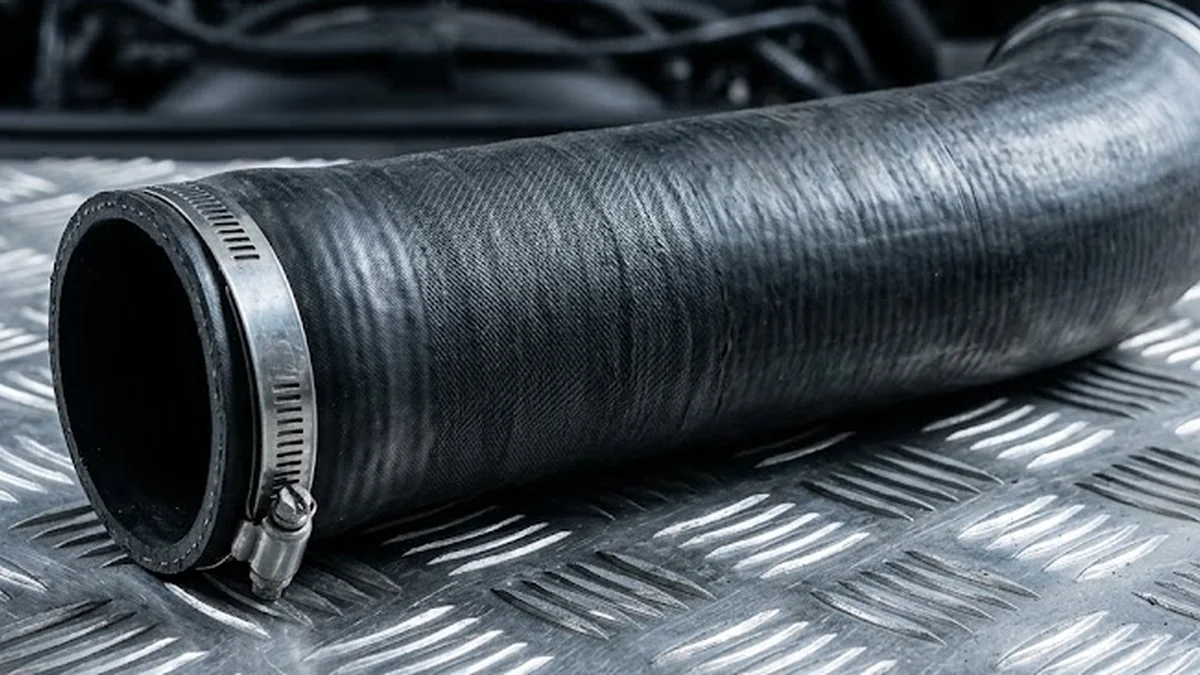

Kleine Risse in Ladeluftschläuchen verhalten sich tückisch: Im Leerlauf oder bei geringer Last ziehen sie sich zusammen und sind unsichtbar. Erst unter dem Druck der Beschleunigung öffnen sie sich wie ein Ventil und lassen Ladedruck entweichen. Eine rein optische Inspektion ohne Druckbeaufschlagung reicht daher nur selten aus. Für eine professionelle Diagnose wird die Ladeluftstrecke mit speziellen Adaptern verschlossen und mit einem Prüfdruck von 0,5 bis 1,2 bar beaufschlagt, um austretende Luft akustisch oder mit Lecksuchspray zu lokalisieren.

Besondere Aufmerksamkeit erfordern dabei folgende Schwachstellen:

• Biegestellen und Anschlüsse von flexiblen Silikon- oder Gummischläuchen, an denen Vibrationen zu Gewebebrüchen führen.
• Die verpressten Verbindungsstellen zwischen dem Aluminium-Kühlernetz und den Kunststoff-Wasserkästen des Ladeluftkühlers.
• Verschmutzte oder verölte Schlauchverbindungen, die auf undichte Schellen oder verrutschte Dichtringe hindeuten.
• Flanschverbindungen am Ladeluftkühler und an der Drosselklappe, an denen ein passenden Dichtungssatz zwingend erforderlich ist, um Druckverluste zu unterbinden.
• Beschädigungen durch Steinschlag an den Lamellen des Ladeluftkühlers im direkten Anströmbereich der Fahrzeugfront.

Mechanische Prüfung des Verdichter- und Turbinenrads: Grenzen der Peripherieprüfung

Haben die Messfahrt, die Aktorikprüfung und der Dichtheitstest keine Auffälligkeiten gezeigt und der Ladedruck bleibt dennoch unzureichend oder wird von metallischen Geräuschen begleitet, muss der Lader selbst mechanisch inspiziert werden. Hierzu wird der Ansaugschlauch am Verdichtereinlass demontiert, um direkten Zugriff auf das Verdichterrad und die Welle zu erhalten. Diese mechanische Basisprüfung liefert eindeutige Anhaltspunkte über den Verschleißzustand der Lagerung.

Prüfen Sie mit den Fingerspitzen das Radialspiel und das Axialspiel der Turbinenwelle. Ein minimales, kaum spürbares Radialspiel ist konstruktionsbedingt normal, da die Welle im schwimmenden Ölfilm der Gleitlager läuft und dieser Film erst bei Öldruck trägt. Die Schaufelspitzen des Verdichterrads dürfen jedoch unter keinen Umständen das Verdichtergehäuse berühren. Ein spürbares Axialspiel (in Längsrichtung der Welle) ist hingegen unzulässig und deutet auf einen fortgeschrittenen Lagerschaden hin.

Sollten Sie bei der Sichtprüfung feststellen, dass Schaufelkanten abgerundet, verbogen oder ausgebrochen sind (oft durch angesaugte Fremdkörper verursacht), ist die aerodynamische Verdichtung nicht mehr gegeben. In einem solchen Schadensfall ist der Austausch der Baugruppe unvermeidlich. Bei kompatiblen Fahrzeugen kommt hierbei beispielsweise ein hochwertiger Turbolader MAHLE 030TC11001000 zum Einsatz, der passgenau für die entsprechende Motorisierung ausgelegt ist.

Zusammenfassend erfordert der mechanische Befund eine klare Trennung zwischen reparabler Peripherie und irreversiblem Laderschaden:

• Schleifspuren im Gehäuse oder starkes Axialspiel erfordern zwingend die Erneuerung der gesamten Rumpfgruppe.
• Ölaustritt an der Verdichterwelle deutet auf verschlissene Kolbenringabdichtungen oder eine verstopfte Kurbelgehäuseentlüftung hin.
• Verrußte, blockierte Turbinenräder machen eine Überprüfung des Gemischaufbereitungs- und Einspritzsystems unumgänglich.
• Erst wenn alle Peripheriefehler ausgeschlossen sind, sollten Sie die Montage eines Austauschaggregats veranlassen.

Sollte die Diagnose letztlich zweifelsfrei ergeben, dass die mechanischen Komponenten des Laders irreparabel geschädigt sind, empfiehlt sich ein Blick auf professionell aufbereitete Turbolader im Austausch, um das Fahrzeug mit geprüfter Qualität zeitwertgerecht und zuverlässig instand zu setzen.

Fazit: Fehlerursachen vor der Teilebestellung zweifelsfrei trennen

Die strukturierte Messung des Ladedrucks ist der wichtigste Einzelschritt, um Fehldiagnosen und unnötige Reparaturkosten zu verhindern. Indem Sie Live-Daten während einer Lastfahrt erfassen, die pneumatische Verstellung mit einer Handpumpe prüfen und das Ladeluftsystem auf Dichtheit kontrollieren, grenzen Sie die Ursache präzise ein. Häufig sind es günstige Bauteile wie ein poröser Schlauch, ein defekter Sensor oder ein hängendes Regelventil, die den Motor in den Notlauf zwingen. Erst wenn die Peripherie nachweislich fehlerfrei arbeitet und die mechanische Überprüfung der Welle eindeutigen Verschleiß offenbart, ist der Tausch des Laders die fachlich gebotene Maßnahme.
