Vtg Turbolader Funktion: was das Teil ist und wie es funktioniert

Was ist ein VTG-Turbolader: Definition und technologischer Hintergrund

Die Aufladung von Verbrennungsmotoren steht seit jeher vor einer physikalischen Herausforderung: dem Zielkonflikt zwischen schnellem Ansprechverhalten bei niedrigen Drehzahlen und hohem Luftdurchsatz bei Volllast. Konventionelle Lader mit starrer Geometrie können immer nur für einen dieser beiden Betriebszustände optimiert werden. Ein kleiner Turbinenquerschnitt spricht zwar im Drehzahlkeller spontan an, erzeugt jedoch bei höheren Drehzahlen einen massiven Abgasgegendruck, der die Motorleistung drosselt und thermische Risiken birgt. Eine groß dimensionierte Turbine hingegen schluckt zwar enorme Abgasmassen bei Höchstleistung, leidet aber im unteren Drehzahlbereich unter einem spürbaren Turboloch. Genau an dieser Schnittstelle setzen moderne Systeme an, wie sie auch als zeitwertgerechte, wiederaufbereitete Turbolader für zahlreiche Fahrzeugmodelle zum Einsatz kommen.

Die Abkürzung VTG steht für Variable Turbinengeometrie, im internationalen Sprachgebrauch häufig auch als VNT (Variable Nozzle Turbine) bezeichnet. Bei einem VTG-Turbolader handelt es sich um eine hochpräzise Baugruppe, deren abgasseitiger Strömungsquerschnitt im laufenden Betrieb kontinuierlich an den augenblicklichen Lastzustand des Motors angepasst wird. Anstatt das Gehäuse starr zu gießen, verfügt die Abgasturbine über verstellbare Leitschaufeln, die den Abgasstrom dynamisch lenken und beschleunigen. Auf diese Weise vereint die Technologie die Vorzüge eines kleinen Laders mit dem Durchsatzpotenzial eines großen Aggregats in einer einzigen Baueinheit.

Die wesentlichen technologischen Zielsetzungen dieser Konstruktion umfassen folgende Punkte:

• Beseitigung des klassischen Turbolochs: Durch die Verengung des Einlassquerschnitts baut sich der Ladedruck bereits kurz über der Leerlaufdrehzahl spürbar auf.
• Homogener Drehmomentverlauf: Das maximale Drehmoment steht über ein deutlich breiteres Drehzahlband zur Verfügung, was die Fahrbarkeit und Elastizität des Fahrzeugs verbessert.
• Optimierung des thermodynamischen Wirkungsgrads: Die Verbrennung läuft durch die stets passgenaue Luftmasse im Brennraum effizienter und rußärmer ab, insbesondere im verbrauchsrelevanten Teillastbereich.
• Steuerung ohne Ladedruckverlust: Da der Ladedruck nicht durch das bloße Ableiten ungenutzter Abgase begrenzt werden muss, bleibt die gesamte thermodynamische Enthalpie des Abgasstroms nutzbar.

Aufbau und zentrale Bauteile der variablen Turbinengeometrie

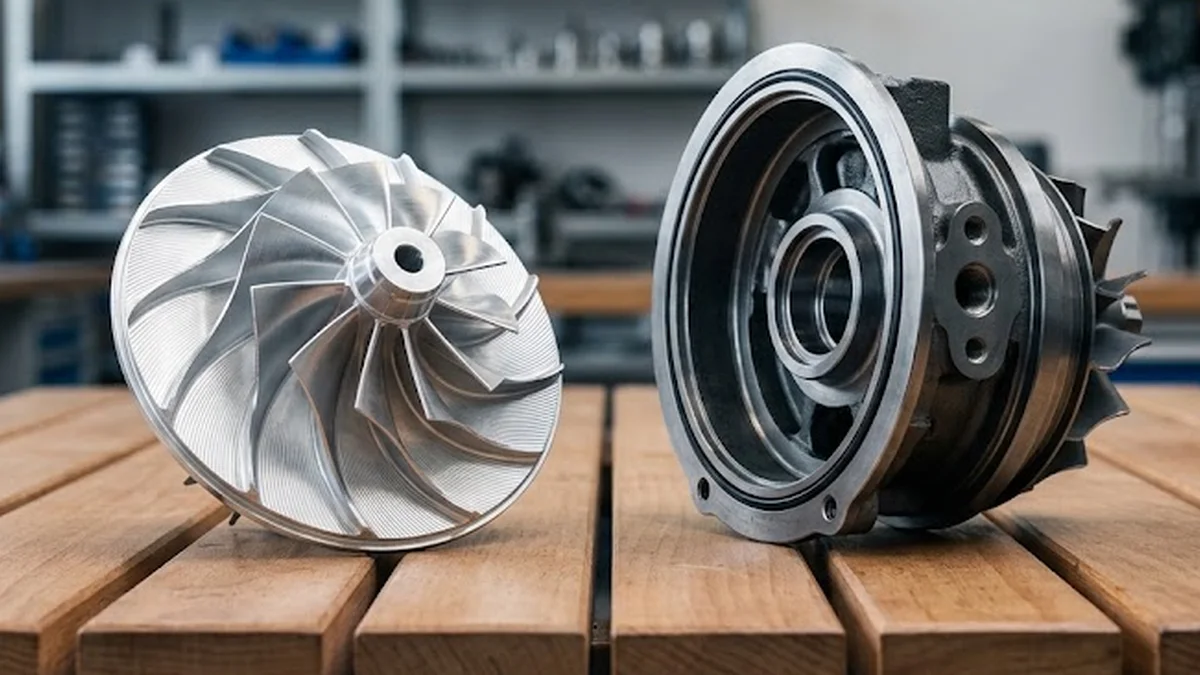

Ein VTG-Turbolader unterscheidet sich von klassischen Ladern vor allem durch den hochkomplexen Verstellmechanismus im Inneren des Turbinengehäuses. Während die Verdichterseite mit Verdichtergehäuse und Verdichterrad sowie die zentrale Rumpfgruppe im Grundsatz herkömmlichen Konstruktionen ähneln, beherbergt das Heißgasgehäuse ein filigranes mechanisches System. Diese Komponenten müssen dauerhaft Abgastemperaturen von mehreren hundert Grad Celsius, aggressiven Verbrennungsrückständen und extremen Druckwechseln standhalten.

Das Herzstück der variablen Geometrie besteht aus mehreren fein abgestimmten Einzelteilen:

• Verstellbare Leitschaufeln: Ein Kranz aus aerodynamisch geformten Schaufeln, die kreisförmig um das Turbinenrad angeordnet sind. Jede einzelne Schaufel ist auf einem präzisen Lagerzapfen drehbar gelagert und besteht aus hochfesten, hitzebeständigen Legierungen, um thermischem Verzug vorzubeugen.
• Verstellring (Unison Ring): Ein äußerer Führungsring umschließt den gesamten Schaufelkranz. Er greift über Führungsnuten oder kleine Hebel an den Zapfen jeder Leitschaufel an. Dreht sich der Ring um wenige Millimeter, verändern alle Schaufeln synchron und im exakt gleichen Winkel ihre Stellung.
• Mechanisches Hebelwerk: Ein abgedichteter Steuerbolzen führt durch die Wandung des Turbinengehäuses nach außen. Er verbindet den innenliegenden Verstellring mit dem äußeren Betätigungsgestänge. Der Verstellweg des Regelgestänges beträgt im Normalzustand etwa 10 bis 12 Millimeter.

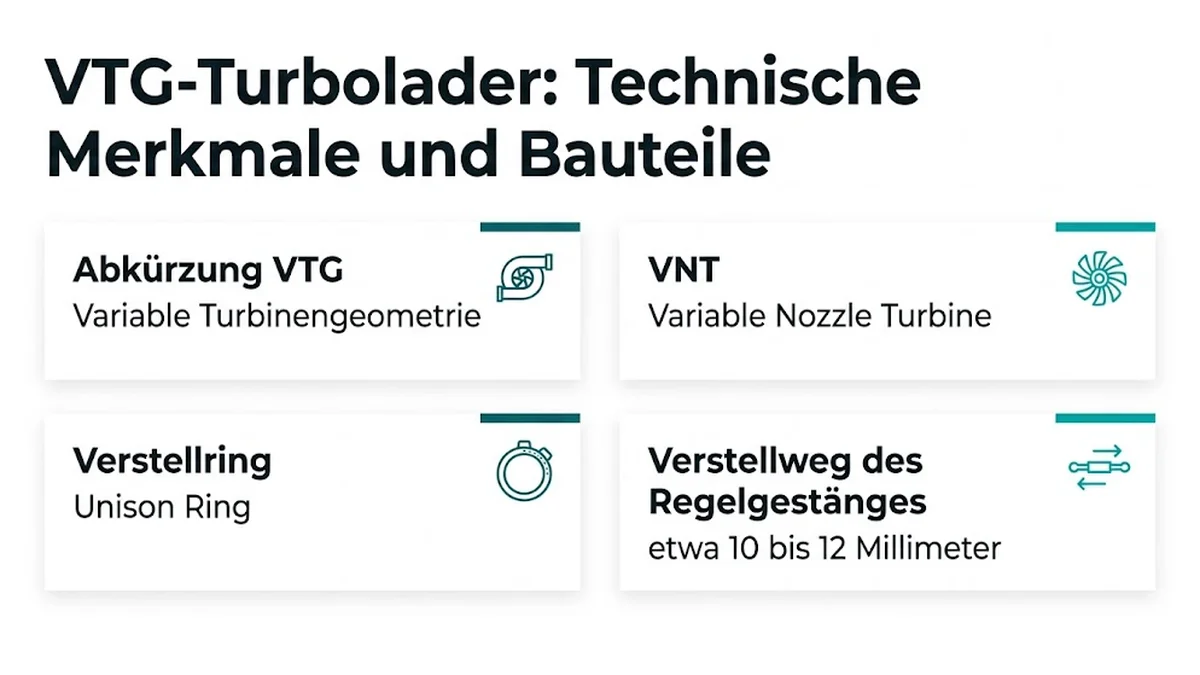

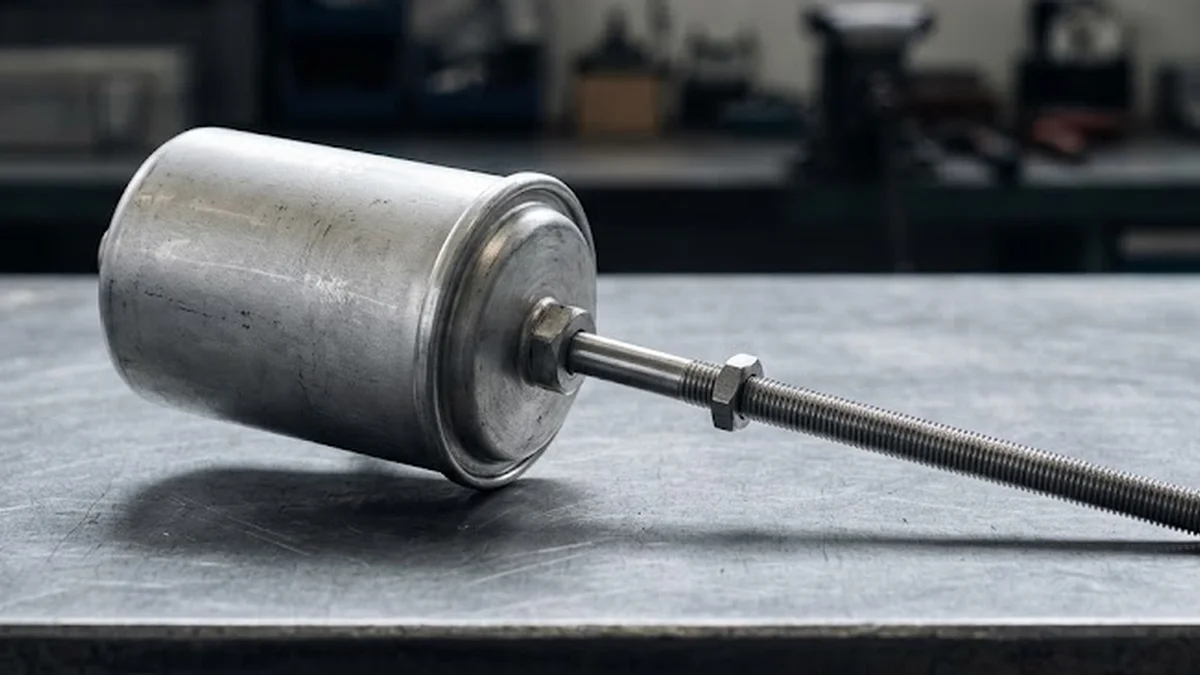

• Betätigungseinheit (Aktuator): Die Ansteuerung erfolgt entweder pneumatisch über eine federbelastete Unterdruckdose mit nachgeschaltetem Druckwandler oder vollelektronisch über einen kompakten Stellmotor (Rotary Electronic Actuator). Elektronische Stellglieder bieten den Vorteil einer integrierten Positionsrückmeldung und bewegen das Gestänge in Bruchteilen einer Sekunde.
• Hitzeschilde und Zwischenringe: Spezielle Abdeckplatten schirmen den Verstellmechanismus gegen das Turbinenrad ab und verhindern, dass Rußpartikel ungehindert in die feinen Führungen des Rings eindringen.

VTG Turbolader Funktion: Der physikalische Ablauf bei verschiedenen Drehzahlen

Die Funktionsweise der variablen Turbinengeometrie beruht auf elementaren Gesetzmäßigkeiten der Strömungsmechanik. Das Motormanagement erfasst kontinuierlich Parameter wie Motordrehzahl, Fahrpedalstellung, Ladedruck und Luftmasse und berechnet daraus die erforderliche Schaufelstellung. Dabei erfolgt die Leitschaufel-Verstellung stufenlos im Abgasstrom. Der Übergang zwischen den Schaufelpositionen geschieht fließend und passt sich in Echtzeit jeder Lastanforderung an.

Im niedrigen Drehzahlbereich ist das vom Motor emittierte Abgasvolumen noch relativ gering. Um dennoch einen wirkungsvollen Antrieb der Turbine zu erzielen, steuert das Regelsystem die Schaufeln in eine steile, weitgehend geschlossene Stellung. Durch diese Engstellung verringert sich der lichte Querschnitt zwischen den Schaufeln drastisch. Gemäß der Kontinuitätsgleichung führt diese Querschnittsverengung nach dem Venturi-Prinzip zu einer massiven Zunahme der Strömungsgeschwindigkeit des Abgases. Die beschleunigten Gaspartikel treffen mit hoher kinetischer Energie tangential auf die Schaufeln des Turbinenrads. Dadurch gelingt ein kraftvoller Ladedruckaufbau bereits bei niedrigen Drehzahlen, ohne dass der Fahrer ein verzögertes Ansprechen wahrnimmt.

Die variable Turbinengeometrie reguliert den Ladedruck nicht durch das Vorbeileiten von Abgas, sondern durch die gezielte Veränderung der Strömungsgeschwindigkeit direkt am Turbinenrad.

Mit steigender Motordrehzahl und wachsender Einspritzmenge nimmt das Abgasvolumen kontinuierlich zu. Würden die Schaufeln in der geschlossenen Position verharren, stiege der Abgasgegendruck vor der Turbine auf unzulässige Werte an, was die Zylinderentleerung behindern und den Lader überdrehen würde. Das Steuergerät bewegt daher den Verstellring so, dass sich die Leitschaufeln schrittweise öffnen. Im oberen Drehzahlbereich und bei Volllast stehen die Schaufeln schließlich in einem flachen, weiten Winkel. Der Durchlassquerschnitt ist maximal vergrößert, der Abgasgegendruck sinkt, und das Abgas kann ungehindert abströmen. Die Strömung wird gezielt beschleunigt und gewährleistet die Vermeidung von Ladedruckverlust ohne Abgas-Bypass, da stets die gesamte Abgasmasse zur Energieübertragung herangezogen wird.

Vergleich: VTG-Turbolader versus Wastegate-Turbolader

Um das technische Profil der variablen Turbinengeometrie zu verstehen, lohnt sich der direkte Vergleich mit der klassischen Ladedruckregelung über ein Bypass-Ventil. Die klassische Wastegate Turbolader Funktion basiert darauf, dass ab einem definierten Ladedruckschwellenwert eine Klappe im Turbinengehäuse geöffnet wird, die überschüssiges Abgas ungenutzt an der Turbine vorbei direkt in den Auspuff leitet. Während das Wastegate-Prinzip durch mechanische Einfachheit besticht, bietet das VTG-System entscheidende Vorzüge bei Dynamik und Effizienz.

Die nachfolgende Übersicht stellt die beiden Regelkonzepte in ihren technischen Kernmerkmalen gegenüber:

Aus diesem Vergleich geht hervor, warum die variable Geometrie ihren Siegeszug vor allem bei modernen Turbodieseln angetreten hat: Dieselabgase sind im Schnitt kühler als die Verbrennungsgase von Ottomotoren, was den Einsatz der komplexen Schaufelmechanik thermisch beherrschbar macht. Bei Benzinmotoren kommen VTG-Lader erst seit jüngerer Zeit in größerem Umfang zum Einsatz, da hierfür hochtemperaturbeständige Werkstoffe wie Inconel oder Titanlegierungen erforderlich sind, um Abgastemperaturen von über 950 Grad Celsius schadlos zu überstehen.

Typische Symptome, Verschleißursachen und Fehlerdiagnose bei VTG-Systemen

Trotz hochentwickelter Werkstoffe zählt die variable Turbinengeometrie zu den mechanisch sensibelsten Baugruppen des gesamten Ansaug- und Abgastrakts. Da sich die beweglichen Schaufeln unmittelbar im Abgasstrom befinden, wirken thermische Wechselbelastungen und Verbrennungsrückstände permanent auf das Material ein. Im Werkstattalltag treten Fehlerbilder an der VTG-Verstellung daher mit einer gewissen Regelmäßigkeit auf.

Typische Anzeichen für einen Defekt oder eine Beeinträchtigung der Schaufelverstellung sind:

• Plötzlicher Übergang in den Notlauf (Limp-Home-Modus): Beschleunigt das Fahrzeug unter Last (beispielsweise an Steigungen) und die Geometrie kann dem Solldruck nicht schnell genug folgen, schaltet das Motorsteuergerät zum Bauteilschutz die Leistung ab. Nach einem Neustart des Motors ist der Fehler oft vorübergehend verschwunden.
• Fehlercode P0234 (Ladedruck-Regelgrenze überschritten): Klemmen die Leitschaufeln in der geschlossenen Position fest, baut der Lader bei höherer Drehzahl zu viel Druck auf. Das Steuergerät erkennt die Überdrucksituation und riegelt ab.
• Fehlercode P0299 (Ladedruck-Regelgrenze unterschritten): Stehen die Schaufeln in einer offenen Stellung fest, fehlt dem Motor im Drehzahlkeller der nötige Ladedruck. Das Fahrzeug beschleunigt spürbar träge und entfaltet erst ab mittleren Drehzahlen Leistung.
• Ungleichmäßige Beschleunigung und Ruckeln: Schwergängige Führungen führen dazu, dass sich der Verstellring nur ruckartig bewegt, was sich in sprunghafter Leistungsabgabe äußert.

Die primäre Ursache für ein mechanisches Klemmen ist Verkokung. Unvollständige Verbrennung, hervorgerufen durch undichte Injektoren, ein defektes Abgasrückführungsventil (AGR) oder anhaltenden Kurzstreckenbetrieb, erzeugt öligen Ruß. Diese Partikel lagern sich im Gehäuse ab und backen zwischen dem Verstellring und den Schaufelzapfen fest. Neben der Verkokung können auch Defekte an der Betätigungseinheit vorliegen: Bei pneumatischen Systemen altert die innere Gummimembran der Druckdose, oder der zugehörige Unterdruckschlauch wird porös. In diesem Fall hilft es, gezielt die Turbolader Unterdruckdose prüfen zu lassen, um einen simplen Steuerungsfehler von einem internen mechanischen Klemmen zu unterscheiden.

Für eine fundierte Fehlerdiagnose in der Praxis empfiehlt sich ein strukturierter Prüfablauf:

1. Prüfung der Gestänge-Freigängigkeit: Das Regelgestänge wird an der Verbindungsstelle zur Unterdruckdose oder zum Stellmotor vorsichtig ausgehängt. Von Hand muss sich der Verstellhebel nun vollkommen samtweich, ohne spürbaren Widerstand, Kratzen oder Ruckeln über den gesamten Arbeitsbereich bewegen lassen.
2. Pneumatische Dichtheitsprüfung: Bei Fahrzeugen mit Unterdrucksteuerung wird eine Handvakuumpumpe angeschlossen. Die Dose muss den erzeugten Unterdruck stabil halten und das Gestänge gleichmäßig einziehen. Fällt der Druck ab, ist die Membran gerissen.
3. Elektrische Signal- und Stellgliedprüfung: Bei elektronischen Stellmotoren wird über das Diagnosetool ein Stellgliedtest angesteuert. Bewegt sich der Stellmotor nicht oder meldet das Steuergerät unplausible Winkelwerte, liegen häufig verschlissene Zahnräder oder kalte Lötstellen auf der Steuerplatine vor.

Reparatur, Austausch und fachgerechter Einbau: Was Werkstätten und Fahrer beachten müssen

Tritt an einem VTG-Turbolader ein mechanisches Klemmen der Schaufeln auf, stellt sich unvermeidlich die Frage nach dem wirtschaftlichsten Reparaturweg. Im Internet kursieren diverse Reinigungssprays, die ohne Ausbau über den Ansaugtrakt oder das Abgasrohr eingesprüht werden sollen. Aus technischer Sicht schaffen solche Methoden allenfalls kurzzeitige Linderung. Aggressive Reiniger können zwar lose Rußschichten anlösen, erreichen jedoch nicht die feinen Passungen der Schaufelzapfen hinter dem Hitzeschild. Zudem bleibt ein eventueller Hitzeverzug der Bauteile oder Spiel in den Führungen unkorrigiert. Oft kehrt das Klemmen nach wenigen tausend Kilometern zurück.

Eine nachhaltige Instandsetzung erfordert die fachmännische Generalüberholung des Aggregats. Bei diesem Prozess wird der Lader vollständig zerlegt, im Ultraschall- und Strahlverfahren gereinigt und die Rumpfgruppe mit neuen Hochleistungslagern sowie einer feinstgewuchteten Welle bestückt. Entscheidend für das spätere einwandfreie Funktionieren ist die exakte Kalibrierung der variablen Turbinengeometrie auf einer sogenannten Fließbank (Flowbench). Auf dieser Prüfbank wird unter realitätsnahen Strömungsbedingungen der minimale, mittlere und maximale Luftdurchsatz gemessen und das Regelgestänge auf Hundertstelmillimeter genau justiert. Nur wenn die Durchflusswerte bei jeder Schaufelstellung exakt den Vorgaben des jeweiligen Motorsteuergeräts entsprechen, arbeitet der Motor anschließend ohne Fehlereinträge und mit optimaler Leistungskerne.

Ein typisches Beispiel für eine hochpräzise, nach strengen Maßstäben gefertigte Komponente im Aftermarket ist der Turbolader MAHLE 030TC11001000, dessen Geometriekalibrierung exakt auf das Ansprechverhalten des entsprechenden Motors abgestimmt ist. Um hochwertige Ressourcen im Kreislauf zu halten und den Reparaturpreis attraktiv zu gestalten, arbeitet das Austauschverfahren üblicherweise mit einer Altteilrückgabe: Beim Kauf des aufbereiteten Aggregats wird ein Pfand auf das Altteil erhoben, das nach der Einsendung des unbeschädigten Altgehäuses umgehend erstattet wird.

Beim physischen Einbau des Laders sind strenge Sauberkeits- und Arbeitsregeln einzuhalten, um Folgeschäden zuverlässig auszuschließen. Eine unsachgemäße Montage führt nicht selten dazu, dass der neue Turbolader bereits nach wenigen Betriebsstunden erneut Schaden nimmt. Daher gilt die Montage durch eine Fachwerkstatt als unverzichtbare Voraussetzung für eine dauerhafte Reparatur.

Folgende Montageschritte sind für Werkstätten obligatorisch:

• Ursachenforschung vor dem Tausch: Ein Turbolader geht selten ohne äußere Einflüsse kaputt. Vor dem Einbau müssen Abgasrückführung, Kurbelgehäuseentlüftung, Partikelfilter und Einspritzdüsen geprüft werden, um erneute Verrußung abzustellen.
• Erneuerung der Peripherie: Die Ölzulaufleitung zum Lader muss zwingend erneuert werden. Im Inneren alter Leitungen bilden sich durch die Hitze Ölkohlepartikel, die sich lösen und das neue Lager sofort zerstören können.
• Dichtungsmaterial: Für die Montage ist ausnahmslos ein neuer, fahrzeugspezifischer und passender Dichtungssatz zu verwenden. Flüssige Dichtmassen (wie Silikon) sind an den Ölkanälen absolut tabu, da austretende Dichtstoffreste die feinen Ölbohrungen im Lagergehäuse verstopfen.
• Ölsystem spülen und befüllen: Ein vollständiger Öl- und Filterwechsel ist zwingend vorzunehmen. Vor dem ersten Starten muss die Öleinlassbohrung der Rumpfgruppe mit frischem Motoröl vorbefüllt werden, um Trockenlauf in den ersten Sekunden zu verhindern.

Zusammenfassend lässt sich festhalten, dass der VTG-Turbolader ein meisterhaftes Stück Ingenieurskunst darstellt, das modernen Motoren zu beeindruckender Durchzugskraft und hoher Effizienz verhilft. Wer bei einem Schaden vor der Entscheidung steht, das Aggregat zu erneuern, findet im Sortiment für Turbolader zeitwertgerecht aufbereitete Komponenten für zahlreiche Fahrzeugmodelle.
