Turbolader Unterdruckdose prüfen: wie Sie den Fehler vor der Bestellung eingrenzen

Funktion und Arbeitsweise der Unterdruckdose am Turbolader verstehen

Wenn bei einem aufgeladenen Fahrzeug plötzlich spürbarer Leistungsverlust auftritt oder das Motorsteuergerät bei Beschleunigung in den Notlauf schaltet, gerät häufig zuerst der Turbolader im Motorraum als teure Baugruppe in Verdacht. In vielen Fällen liegt die eigentliche Ursache jedoch nicht an einem kapitalen Schaden der rotierenden Turbinenwelle oder des Verdichterrades, sondern an der pneumatischen Ladedruckregelung. Zentrales Stellglied dieser Steuerung ist die sogenannte Unterdruckdose, häufig auch als Druckdose, Druckstellglied oder Vakuumdose bezeichnet. Ihre Aufgabe besteht darin, den vom Motorsteuergerät über ein elektropneumatisches Taktventil geregelten Unterdruck in eine präzise lineare Bewegung umzusetzen, um den Abgasstrom optimal durch die Turbine zu leiten.

Je nach Bauart des Laders steuert dieses pneumatische Stellglied entweder eine klassische Wastegate-Klappe oder das Gestänge einer variablen Turbinengeometrie (VTG). Bei einem Wastegate-System öffnet die Klappe bei Erreichen des maximal zulässigen Ladedrucks einen Bypasskanal, um überschüssiges Abgas an der Turbine vorbeizuleiten und eine thermische wie mechanische Überlastung des Motors zu verhindern. Wie diese mechanische Ladedruckbegrenzung im Detail geregelt wird, beschreibt auch der technische Hintergrundbericht über die Wastegate Turbolader Funktion und Regelung. Bei modernen Dieselmotoren sowie immer mehr Benzinmotoren mit VTG-Lader verstellt die Dose hingegen verstellbare Leitschaufeln im Turbinengehäuse. Dadurch wird die Anströmung des Turbinenrades bei niedrigen Motordrehzahlen beschleunigt und bei hohen Drehzahlen strömungsgünstig geöffnet, um ein homogenes Ansprechverhalten über das gesamte Drehzahlband zu gewährleisten.

Der innere Aufbau einer solchen Unterdruckdose folgt einem einfachen, aber feinfühligen Wirkprinzip, das extremen Temperatur- und Vibrationsbelastungen im Abgasbereich standhalten muss. Sie besteht aus mehreren Kernkomponenten:

• Metallisches Kapselgehäuse mit Rollmembran: Eine elastische, hitzebeständige Elastomermembran trennt den Innenraum der Kapsel in eine belüftete Atmosphärenkammer und eine luftdicht geschlossene Unterdruckkammer.
• Interne Rückstellfeder: Eine präzise kalibrierte Schraubendruckfeder wirkt dem Steuerunterdruck entgegen und drückt das Gestänge bei nachlassendem Unterdruck sofort in seine definierte Grundstellung zurück.
• Regelstange mit Kugelgelenk oder Gabelkopf: Die metallische Zug- und Druckstange überträgt die Linearbewegung der Membran spielfrei auf den mechanischen Verstellhebel an der Turbine.
• Pneumatischer Schlauchanschluss: Über einen Schlauchstutzen wird das Steuervakuum zugeführt, das von der motorgebundenen Vakuumpumpe erzeugt und über das Ladedruckregelventil moduliert wird.
• Integrierter elektronischer Wegstreckensensor: Viele moderne Ausführungen besitzen am Gehäusedeckel einen Hallsensor oder ein Potentiometer, das dem Motorsteuergerät die exakte Millimeterposition der Stange in Echtzeit zurückmeldet.

Wird über die Unterdruckleitung Vakuum angelegt, überwindet die Membran die Kraft der Rückstellfeder und zieht die Regelstange millimetergenau in das Gehäuse ein. Fällt der Unterdruck ab, drückt die Feder die Stange wieder nach außen. Weist diese Kapsel Undichtigkeiten auf, bricht die Feder oder klemmt die Mechanik, kann das Steuergerät den Ladedruck nicht mehr zuverlässig einregeln.

Typische Symptome einer defekten Unterdruckdose im Fahrbetrieb

Eine Fehlfunktion der Ladedruckdose äußert sich meist durch charakteristische Fahrauffälligkeiten, die von Autofahrern und Werkstätten gleichermaßen beobachtet werden. Da das Motorsteuergerät den tatsächlich anliegenden Ladedruck über den Ladedrucksensor im Ansaugtrakt kontinuierlich mit dem im Kennfeld hinterlegten Soll-Ladedruck vergleicht, führen Abweichungen schnell zu sichtbaren Fehlereinträgen. Typische Anzeichen sind ein ausgeprägtes Turboloch im unteren Drehzahlbereich, eine zähe Beschleunigung oder ein unvermittelter Leistungsabfall bei zügiger Autobahnfahrt, begleitet vom Aufleuchten der Motorkontrollleuchte (MKL) oder der Vorglühwendel.

Um die gemessenen Symptome und Fehlereinträge richtig zu deuten, hilft eine Gegenüberstellung der häufigsten Störungsbilder, der zugehörigen Diagnoseschlüssel (DTC nach OBD-II-Standard) und der Differenzierung zu anderen Bauteilen:

Besonders der Fehlercode P0299 führt in der Praxis häufig zu vorschnellen Fehldiagnosen. Ein Unterschreiten des Solldrucks bedeutet lediglich, dass der geforderte Druck im Ansaugrohr nicht aufgebaut werden konnte. Zieht die Unterdruckdose die Leitschaufeln aufgrund einer perforierten Membran nicht an, bleibt der Lader im strömungsarmen Zustand und erzeugt keinen Ladedruck. Der mechanische Kern des Turboladers ist in diesem Fall vollkommen unversehrt, weshalb eine gezielte Prüfung der Druckdose vor jeder Ersatzteilbestellung bares Geld spart.

Schritt-für-Schritt-Anleitung: Unterdruckdose am Turbolader selbst prüfen

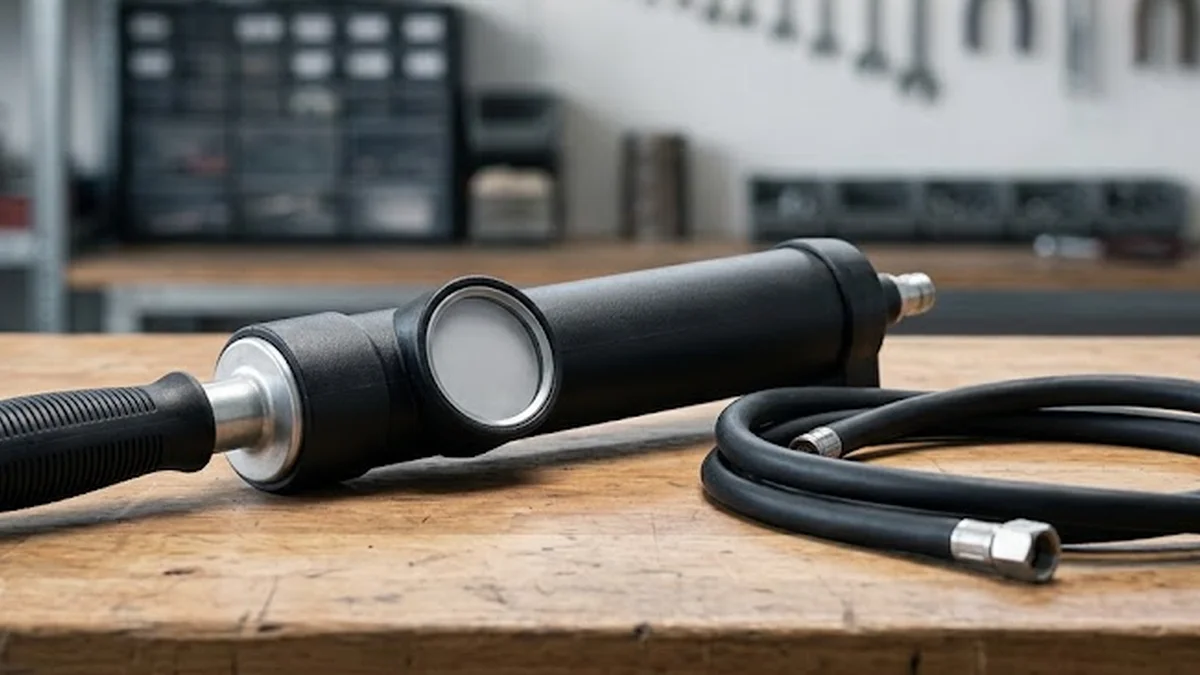

Eine zuverlässige Überprüfung der Unterdruckdose erfordert kein teures Spezialwerkzeug, setzt jedoch eine strukturierte Vorgehensweise voraus. Neben einer guten Werkstattleuchte werden eine manuelle Handunterdruckpumpe mit Manometer (häufig unter dem Handelsnamen Mityvac bekannt) sowie ein Diagnosegerät zum Auslesen von Live-Parametern empfohlen. Die Prüfung sollte stets bei kaltem oder handwarmem Motor erfolgen, um Verbrennungen an der abgasführenden Turbine zu vermeiden.

Die Prüfung gliedert sich in fünf aufeinander aufbauende Kontrollschritte:

1. Sichtprüfung der Leitungswege: Verfolgen Sie den flexiblen Unterdruckschlauch vom Magnetventil bis zum Anschlussstutzen der Unterdruckdose. Kontrollieren Sie den Schlauch auf Knicke, Marderbisse, Scheuerstellen, Porosität oder Ölspuren im Inneren. Auch die mechanische Sicherung des Gestänges (Sicherungsscheibe oder Sicherungsclip am Hebel) muss auf festen Sitz geprüft werden.
2. Manuelle Gängigkeitsprüfung des Verstellgestänges: Greifen Sie die Regelstange mit der Hand oder einer Zange mit Schonbacken und versuchen Sie, diese axial gegen die interne Federspannung zu bewegen. Die Bewegung muss über den gesamten Stellweg gleichmäßig, ohne Rucken, Kratzen oder metallisches Schaben erfolgen. Nach dem Loslassen muss die Stange durch Federkraft unmittelbar und vollständig in die Ausgangslage zurückspringen.
3. Druckhalte- und Dichtheitsprüfung mit der Handpumpe: Ziehen Sie den fahrzeugseitigen Unterdruckschlauch von der Dose ab und schließen Sie stattdessen den Prüfschlauch der Handunterdruckpumpe an. Erzeugen Sie langsam Unterdruck und beobachten Sie dabei gleichzeitig die Bewegung der Stange sowie die Nadel des Manometers.
4. Überprüfung der fahrzeugseitigen Unterdruckversorgung: Schließen Sie das Manometer der Pumpe an den vom Regelventil kommenden Fahrzeugschlauch an. Starten Sie den Motor im Leerlauf. Das Manometer muss sofort einen stabilen Unterdruck anzeigen. Bleibt dieser aus, liegt der Fehler nicht an der Dose, sondern an der Unterdruckpumpe, dem Leitungsnetz oder dem Taktventil.
5. Stellgliedtest per Diagnosegerät: Steuern Sie das Ladedruckregelventil bei eingeschalteter Zündung oder im Leerlauf über die Stellglieddiagnose der Diagnosesoftware an. Die Regelstange muss im Takt der Ansteuerung zwischen beiden Endanschlägen hin- und herfahren. Bei Dosen mit Positionssensor können parallel die Spannungswerte und Prozentangaben auf Plausibilität kontrolliert werden.

Für eine aussagekräftige Diagnose gelten folgende Referenzwerte bei der Überprüfung am Prüfstand oder im Fahrzeug: Prüfunterdruck an der Druckdose: -0,6 bar. Typischer Stellweg des Gestänges: 10 bis 15 mm. Druckverlust bei intakter Membran: 0 mbar. Haltedauer der Druckprüfung: 60 Sekunden.

Wird dieser Prüfunterdruck angelegt, muss das Gestänge zügig bis an den mechanischen Endanschlag fahren. Fällt die Manometernadel während der Haltedauer messbar ab, liegt eine Leckage an der internen Rollmembran oder am Gehäuseverschluss vor. In diesem Fall kann die Dose den erforderlichen Arbeitsdruck nicht halten und muss ersetzt werden. Bleibt der Druck stabil, aber das Gestänge bewegt sich nicht oder nur stockend, liegt eine mechanische Blockade vor.

Entscheidende Diagnose: Defekt der Druckdose oder mechanische Blockade der variablen Geometrie?

Die größte Fehlerquelle bei der Beurteilung von Ladedruckproblemen liegt in der Verwechslung zwischen einer defekten Unterdruckdose und einer verkokten variablen Turbinengeometrie im Inneren des Turbinengehäuses. Da die Regelstange der Dose fest mit dem Verstellring der VTG-Leitschaufeln gekoppelt ist, führt jede Schwergängigkeit der Schaufeln dazu, dass die Dose das Gestänge nicht mehr bewegen kann. Wer in dieser Situation voreilig eine neue Unterdruckdose kauft und montiert, stellt nach dem Einbau frustriert fest, dass der Fehler unverändert fortbesteht.

Wichtig für die Fehlerdiagnose: Lässt sich das Gestänge bei abgezogener Unterdruckleitung oder ausgehängter Druckdose nicht ruckfrei über den gesamten Verstellbereich bewegen, liegt die Ursache nicht an der Druckdose, sondern an rußbedingter Verkokung der variablen Turbinengeometrie im Abgasgehäuse.

Um beide Fehlerquellen sauber voneinander zu trennen, muss die mechanische Verbindung zwischen der Regelstange und dem Hebel der Turbinengeometrie gelöst werden. Dazu wird der Sicherungsclip vorsichtig demontiert und der Gabelkopf der Stange vom Zapfen des Verstellhebels abgezogen. Nun lassen sich beide Baugruppen vollkommen isoliert voneinander prüfen:

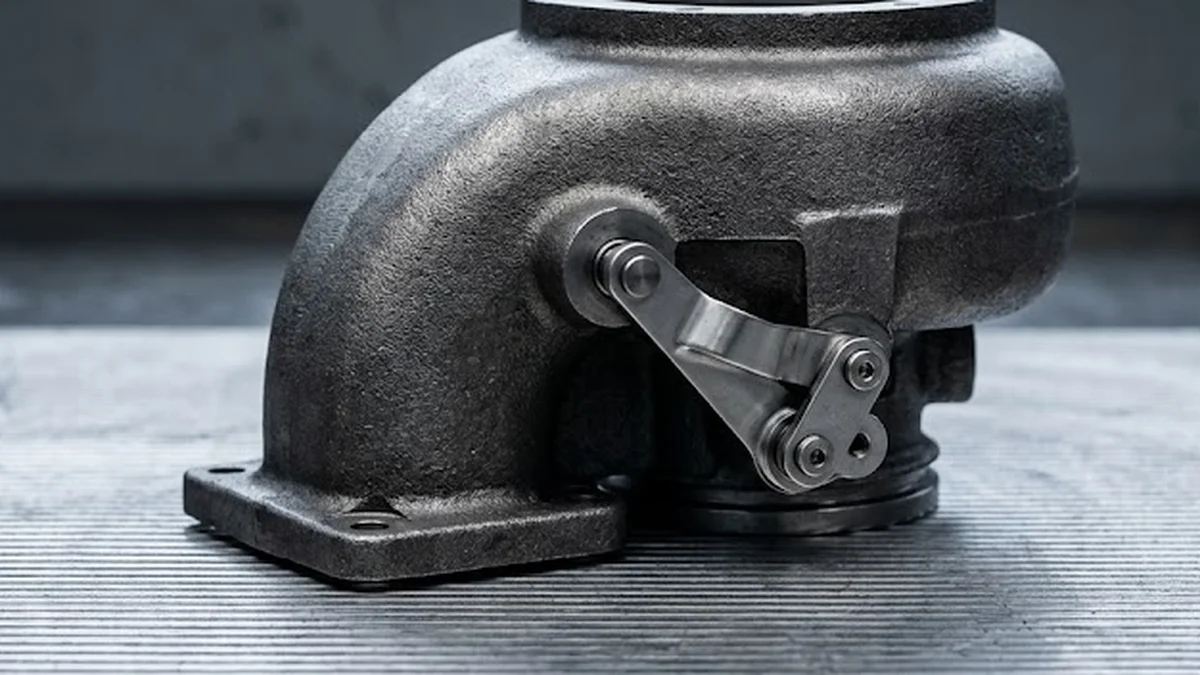

Bewegen Sie den nun freien Verstellhebel an der Turbine von Hand zwischen den beiden Endanschlägen. Bei einem intakten Turbolader lässt sich dieser Hebel sprichwörtlich mit dem kleinen Finger ohne den geringsten Widerstand bewegen. Ist hierbei ein Kratzen, Hakeln oder ein harter Widerstand spürbar, sind die Leitschaufeln durch Rußpartikel, unverbrannte Kohlenwasserstoffe oder Verkokungen festgesetzt. Häufige Auslöser hierfür sind ein defektes Abgasrückführventil (AGR), ein zugesetzter Dieselpartikelfilter (DPF), verschlissene Einspritzdüsen oder ständiger Kurzstreckenbetrieb. Durch thermische Ausdehnung im Fahrbetrieb verstärkt sich diese Blockade oft noch, sodass der Hebel bei kaltem Motor scheinbar frei läuft, bei Betriebstemperatur jedoch vollständig festbackt.

Lässt sich der Hebel am Turbinengehäuse hingegen federleicht bewegen, während sich die ausgehängte Regelstange der Druckdose selbst unter manuellem Kraftaufwand oder Vakuum nicht bewegt, ist eindeutig das Feder- und Membransystem der Dose beschädigt. Welche handwerklichen Schritte bei einer weiterführenden Instandsetzung anfallen, beleuchtet der Ratgeber über die Turbo-Reparatur und fachgerechte Montage.

Reparaturwege: Einzelne Druckdose tauschen oder kompletter Austauschturbolader?

Wurde die Unterdruckdose zweifelsfrei als alleinige Fehlerquelle identifiziert, stellt sich die wirtschaftliche und technische Frage nach dem geeigneten Reparaturweg. Auf dem Zubehörmarkt werden Unterdruckdosen für viele Fahrzeugmodelle separat angeboten. Ein Einzeltausch ist jedoch nicht bei jedem Aggregat technisch sinnvoll oder vom Fahrzeughersteller vorgesehen.

Die größte Herausforderung beim isolierten Wechsel der Druckdose liegt in der hochpräzisen mechanischen und elektronischen Kalibrierung. Die Länge der Regelstange bestimmt den exakten Ruhewinkel der Leitschaufeln oder die Schließkraft der Wastegate-Klappe. Weicht diese Einstellung auch nur um Bruchteile eines Millimeters ab, stimmen die programmierten Kennfelder des Motorsteuergeräts nicht mehr mit der Realität überein. Die Folge sind unkontrollierte Ladedrucküberschwinger, verzögertes Ansprechverhalten oder dauerhafte Fehlereinträge. Bei Aggregaten mit elektronischem Wegstreckensensor muss zudem die Ausgangsspannung am Diagnosegerät bei geöffnetem und geschlossenem Anschlag exakt auf die Vorgaben des Motormanagements abgeglichen werden.

Bei vielen Aggregaten ist die Druckdose ab Werk kalibriert und bildet eine aufeinander abgestimmte Funktionseinheit mit dem Verdichter- und Abgasgehäuse, wie man es bei einem montagefertigen Turbolader MAHLE 030TC11001000 sieht, bei dem das Zusammenspiel von Leitschaufeln und Steuerdose bereits auf dem Durchflussprüfstand exakt justiert wurde. Bei solchen werksseitig eingemessenen Einheiten gewährleistet die Fließbank-Kalibrierung (Flow-Bench-Prüfung), dass der geforderte Luftmassenstrom über das gesamte Kennfeld exakt erreicht wird.

Bevor die Entscheidung für den Tausch einer einzelnen Druckdose fällt, sollten folgende Kriterien abgewogen werden:

• Laufleistung und Gesamtzustand des Laders: Hat der Turbolader bereits eine hohe sechsstellige Laufleistung hinter sich, sind die Lager der Welle, die Kolbenringabdichtungen und die Gehäuseteile oft thermisch und mechanisch verschlissen. Der Einbau einer neuen Dose an einem gealterten Lader führt häufig wenig später zu Folgeschäden.
• Wellenlagerung und Dichtheit prüfen: Nehmen Sie den Ansaugschlauch am Verdichtereinlass ab und prüfen Sie die Turbinenwelle auf Radial- und Axialspiel. Spürbares Axialspiel oder an der Gehäusewand schleifende Verdichterschaufeln schließen einen Einzeltausch der Dose aus.
• Zugänglichkeit im Motorraum: Bei quer eingebauten Motoren oder modernen, kompakten Abgassträngen ist die Verschraubung der Unterdruckdose oft so verbaut, dass für den Wechsel ohnehin der gesamte Lader ausgebaut werden muss. In solchen Fällen ist der Mehraufwand für den Einbau eines kompletten Austauschteils meist die sicherere und dauerhaftere Lösung.
• Vorhandensein von Kalibrierdaten: Stehen keine herstellerspezifischen Einstelllehren, Unterdrucktabellen oder Diagnose-Adaptionsroutinen zur Verfügung, birgt die Do-it-yourself-Justierung ein hohes Risiko für wiederkehrende Notläufe.

Wird das Aggregat demontiert oder erneuert, muss beachtet werden, dass für alle getrennten Öl-, Wasser- und Abgasverbindungen zwingend ein neuer passender Dichtungssatz verwendet werden muss. Alte Metalldichtungen verlieren nach dem Lösen ihre elastische Vorspannung und führen unweigerlich zu gefährlichen Abgaslecks oder verheerendem Öldruckverlust. Die eigentliche Montage und Inbetriebnahme sollte stets durch eine qualifizierte Fachwerkstatt erfolgen.

Fehlerursachen im Umfeld abstellen und das passende Austauschteil ermitteln

Eine erfolgreiche Instandsetzung endet nicht mit dem Austausch des defekten Bauteils. Da eine Unterdruckdose selten ohne äußeren Einfluss vorzeitig ausfällt, müssen die Begleitumstände im Motorumfeld penibel analysiert werden. Eine häufige Ursache für gerissene Dosenmembranen ist der Eintrag von Motoröl über das Unterdrucksystem. Wenn die motorgetriebene Vakuumpumpe an der Nockenwelle interne Dichtungsdefekte aufweist, kann Motoröl in die Unterdruckschläuche gesaugt werden. Gelangt dieses heiße Schmieröl über das Taktventil in die Unterdruckdose, zersetzt es das Elastomermaterial der Rollmembran binnen kurzer Zeit. Vor der Inbetriebnahme eines Neuteils müssen daher alle Unterdruckleitungen mit Druckluft gereinigt oder bei Ölspuren vollständig ersetzt werden.

Ebenso muss das Ladedruckregelventil (Magnetventil N75) auf ordnungsgemäße Funktion geprüft werden. Wenn dessen interner Belüftungsfilter verschmutzt ist, kann das Ventil den Unterdruck beim Gaswegnehmen nicht schnell genug abbauen. In der Folge bleibt die Druckdose zu lange angezogen, was zu Ladedruckspitzen und Überbeanspruchung des mechanischen Gestänges führt.

Fällt die Entscheidung aufgrund von verkokten Leitschaufeln, Lagerspiel oder fortgeschrittenem Alter gegen eine Teilreparatur und für den Austausch des gesamten Laders aus, erfolgt die Bestellung üblicherweise im Standardaustausch gegen ein Pfand auf das Altteil. Dieses Pfandsystem stellt sicher, dass das defekte Altteil zur fachgerechten Wiederaufbereitung zurückgesendet wird, wodurch wertvolle Ressourcen geschont und die Kosten für den Fahrzeughalter deutlich gesenkt werden. Nach Rücksendung des vollständigen Altteils wird der Pfandbetrag umgehend erstattet.

Um bei der Neubeschaffung Fehlbestellungen auszuschließen, reicht die bloße Nennung des Fahrzeugmodells selten aus, da Hersteller innerhalb derselben Baureihe oft unterschiedliche Turboladervarianten je nach Getriebeart, Abgasnorm oder Baujahr verbaut haben. Maßgeblich für die fehlerfreie Zuordnung sind:

• Der exakte Motorcode des Fahrzeugs (zu finden im Serviceheft oder auf dem Motorblock).
• Die Fahrzeugidentifikationsnummer (FIN / VIN) sowie die genaue Leistungsstufe in kW oder PS.
• Die eindeutigen OEM-Referenzen des Fahrzeugherstellers sowie die Teilenummer des Turboladerherstellers, die direkt auf dem Aluminium-Typenschild des Verdichtergehäuses eingraviert oder eingegossen sind.

Eine fehlerhafte Ladedruckregelung lässt sich durch eine systematische Prüfung der Unterdruckdose, der Vakuumschläuche und der Verstellmechanik meist eindeutig diagnostizieren, bevor unüberlegte Komponentenbestellungen getätigt werden. Sollte sich im Zuge der Prüfung herausstellen, dass die interne Mechanik verkokt ist, die Welle Spiel aufweist oder das Aggregat thermisch beschädigt wurde, finden Sie in der Produktkategorie für Turbolader im Standardaustausch passgenau wiederaufbereitete Aggregate für nahezu alle gängigen Fahrzeugmodelle und Motorisierungen.
