Druckwandler Turbolader prüfen: wie Sie den Fehler vor der Bestellung eingrenzen

Funktionsweise und Aufgaben des Druckwandlers in der Ladedruckregelung

In modernen Verbrennungsmotoren ist eine hochpräzise Ladedruckregelung die Grundvoraussetzung für eine harmonische Leistungsentfaltung, niedrige Verbrauchs- und Emissionswerte sowie den Schutz mechanischer Komponenten. Während der Turbolader als Abgasturbolader die Frischluft verdichtet und dem Ansaugtrakt zuführt, bestimmt das elektronische Motormanagement in jedem Betriebspunkt, wie viel Ladedruck aufgebaut werden darf. Als zentrales Stellglied fungiert hierbei der elektropneumatische Druckwandler, in Werkstattkreisen häufig auch als Ladedruckregelventil oder N75-Ventil bezeichnet. Er bildet die funktionale Brücke zwischen den elektrischen Steuerbefehlen des Motorsteuergeräts und der mechanisch-pneumatischen Verstelleinheit am Lader.

Bei Motoren mit variabler Turbinengeometrie (VTG) steuert dieses Ventil den Anstellwinkel der Leitschaufeln im Turbinengehäuse, während es bei klassischen Wastegate-Turboladern die Bypassklappe zur Abgasführung reguliert. Das Motorsteuergerät ermittelt anhand von Kennfeldern für Gaspedalstellung, Motordrehzahl, Luftmasse, Saugrohrdruck und Ladelufttemperatur fortlaufend den optimalen Soll-Ladedruck. Um diesen Sollwert im Ansaugtrakt einzuregeln, sendet das Steuergerät ein pulsweitenmoduliertes Signal (PWM) an die Magnetspule des Druckwandlers.

• Unterdruckanschluss (Kennzeichnung VAC): Dieser Port ist direkt mit der motorgetriebenen Unterdruckpumpe oder einem vorgeschalteten Unterdruckspeicher verbunden und stellt das kontinuierliche Versorgungsvakuum bereit.
• Arbeitsanschluss (Kennzeichnung OUT): Über diesen Schlauchanschluss wird das präzise modulierte Steuervakuum unmittelbar an die pneumatische Druckdose am Turbolader weitergeleitet.
• Belüftungsanschluss (Kennzeichnung ATM): Über eine geschützte Öffnung oder einen separaten Mikrofilter wird atmosphärische Umgebungsluft angesaugt, um das Arbeitsvakuum bei Lastwechseln schlagartig abbauen zu können.

Durch die hochfrequente Taktung des Ventilstößels mischt der Druckwandler das tiefe Vakuum der Vakuumpumpe mit dem Atmosphärendruck der Umgebung. Auf diese Weise entsteht an der Druckdose ein exakt dosierter Unterdruck, der die Federvorspannung im Inneren der Dose überwindet und das Regelgestänge bewegt. Wer den exakten Aufbau und Funktion des Turboladers betrachtet, versteht unmittelbar: Liefert dieses Ventil fehlerhafte Druckwerte oder reagiert es verzögert, weicht der Ladedruck gravierend von den Sollwerten ab, ohne dass zwingend ein mechanischer Defekt an der Turbine vorliegen muss.

Typische Fehlersymptome und relevante OBD-DTC-Fehlercodes

Ein Defekt oder eine Fehlfunktion im Regelkreis des Druckwandlers äußert sich im Fahrbetrieb meist durch plötzliche Leistungseinbußen. Registriert das Motormanagement eine unzulässige Abweichung zwischen dem geforderten Soll-Ladedruck und dem vom Ladedrucksensor im Ansaugrohr gemessenen Ist-Ladedruck, aktiviert es zum Schutz des Motors das Notlaufprogramm. Das Fahrzeug beschleunigt dann nur noch stark gedrosselt, und im Kombiinstrument leuchtet die Motorkontrollleuchte (MIL) oder das Glühwendelsymbol auf.

• P0299 (Ladedruck-Regelgrenze unterschritten): Dieser Code signalisiert, dass der Ist-Ladedruck über einen definierten Zeitraum deutlich unter dem Sollwert verharrt. Typische Ursachen sind ein unzureichendes Arbeitsvakuum an der Druckdose, verstopfte Filter im Ventil, ein poröser Unterdruckschlauch oder eine klemmente VTG-Mechanik.
• P0234 (Ladedruck-Regelgrenze überschritten): Tritt auf, wenn der Ladedruck unkontrolliert ansteigt. Das geschieht häufig, wenn der Druckwandler das Vakuum nicht schnell genug über den ATM-Anschluss abbauen kann oder die Leitschaufeln in der Position für maximalen Ladedruck feststecken.
• P0045 (Ladedruck-Regelventil Stromkreis offen / Unterbrechung): Weist auf ein elektrisches Problem hin, etwa eine durchgebrannte Spule im Druckwandler, einen abgefallenen Stecker oder einen Kabelbruch im Kabelbaum.
• P0047 / P0048 (Ladedruck-Regelventil Stromkreis Signal zu niedrig / zu hoch): Deuten auf einen internen Windungsschluss der Ventilspule oder Kurzschlüsse gegen Fahrzeugmasse bzw. Versorgungsspannung hin.

Neben den gespeicherten Diagnosecodes treten oft spezifische Begleitsymptome auf. Ein ausgeprägtes „Turboloch“ bei niedrigen Drehzahlen deutet darauf hin, dass das Vakuum nicht schnell genug aufgebaut wird, um die Leitschaufeln rechtzeitig auf einen engen Strömungsquerschnitt zu stellen. Verharren die Schaufeln hingegen dauerhaft in dieser Position, droht bei hohen Drehzahlen eine Überdrehung der Laderwelle. Ein weiteres bekanntes Phänomen ist ein tiefes Brumm- oder Schnarrgeräusch kurz nach dem Abstellen des Motors, das umgangssprachlich oft als „Muh-Geräusch“ beschrieben wird. Es entsteht, wenn die interne elastische Trennmembran des Druckwandlers porös wird und beim Ausgleich des Restunterdrucks unkontrolliert vibriert.

Unterdruckleitungen und akustische Schwingungen: die Fehlerquelle vor dem Ventil

Bevor teure Baugruppen demontiert oder auf Verdacht ersetzt werden, verlangt eine professionelle Fehlersuche zwingend die sorgfältige Begutachtung des gesamten Unterdruckleitungssystems. In modernen Motorräumen herrscht ein dichtes Geflecht aus Elastomerschläuchen, Hartkunststoffrohren und T-Stücken, die nicht nur den Druckwandler versorgen, sondern häufig auch die Abgasrückführung (AGR), Saugrohrklappen oder den Bremskraftverstärker ansteuern. Durch extreme Temperaturschwankungen, Ölnebel und permanente Vibrationen altern diese Schläuche: Sie werden hart, reißen an den Aufsteckstutzen ein oder scheuern an scharfen Kanten im Motorraum durch.

Schon eine mikroskopisch kleine Undichtigkeit führt dazu, dass das System den benötigten Unterdruck unter Last nicht stabil halten kann. Neben statischen Undichtigkeiten existiert jedoch noch eine weitere, oft übersehene Störgröße pneumatischer Systeme. In der technischen Dokumentation von MS Motorservice wird auf ein Phänomen hingewiesen, das häufig zu Fehldiagnosen führt: „Gerade bei sehr steifen Verbindungsschläuchen und solchen mit kleinen Querschnitten kann es im Verbindungsschlauch zwischen Steller und Druckwandler zu Schwingungen der eingeschlossenen Luftsäule kommen.“

Kommt es zu einer solchen Resonanz in der Luftsäule, gerät der pneumatische Steller an der Ladedruckdose in hochfrequente Eigenschwingungen. Dies führt zu einem unruhigen Regelverhalten, sporadischen Ladedruckspitzen und akustischen Auffälligkeiten, obwohl weder der Turbolader noch der Druckwandler an sich defekt sind. Derartige Effekte treten häufig auf, wenn im Rahmen früherer Reparaturen Originalschläuche durch ungeeignete Meterware mit falschem Innendurchmesser oder abweichender Wandungssteifigkeit ersetzt wurden.

Ein Fehlerspeichereintrag zum Ladedruckregelungsgrenzwert beweist keinen Turboladerschaden: Bevor Sie ein Neuteil oder ein Austauschaggregat bestellen, müssen Unterdruckversorgung, Druckwandler und VTG-Gestänge messtechnisch voneinander isoliert geprüft werden.

Druckwandler Turbolader prüfen: Schritt-für-Schritt-Prüfanleitung

Um einwandfrei festzustellen, ob der Druckwandler die Ursache für das Regelproblem darstellt, bedarf es einer systematischen Trennung von elektrischer Ansteuerung und pneumatischer Funktion. Für diese Diagnose genügen ein herkömmliches Multimeter, eine Handunterdruckpumpe mit integriertem Manometer und idealerweise ein OBD-Diagnosetester für die Ansteuerung im Stellgliedtest.

1. Optische Prüfung und Sitz der Verschlauchung: Kontrollieren Sie alle Schläuche an den Ports VAC, OUT und ATM auf Knicke, Marderverbiss, Risse und festen Sitz. Überprüfen Sie den zweipoligen Stecker auf Korrosion, aufgeweitete Pins und Beschädigungen am Leitungsstrang.
2. Elektrische Widerstandsmessung der Spule: Ziehen Sie den elektrischen Anschlussstecker ab. Messen Sie mit dem Multimeter im Widerstandsbereich den ohmschen Durchgang direkt zwischen den beiden Kontaktstiften des Ventils. Als herstellerübergreifender Referenzwert gilt: Spulenwiderstand: 10 bis 30 Ohm. Zeigt das Gerät einen unendlichen Widerstand (OL), liegt eine Spulenunterbrechung vor; geht der Wert gegen null Ohm, liegt ein interner Windungsschluss vor. In beiden Fällen ist das Ventil elektrisch zerstört.
3. Messung der Spannungsversorgung: Schalten Sie die Zündung ein und messen Sie am fahrzeugseitigen Kabelbaumstecker die Spannung des Versorgungsanschlusses gegen Batteriemasse. Hier muss die volle Bordspannung (rund 12 Volt) anliegen. Fehlt diese Spannung, liegt der Fehler im vorgeschalteten Hauptrelais, der Sicherung oder der Zuleitung.
4. Überprüfung der Grundunterdruckversorgung: Ziehen Sie den Schlauch am Anschluss VAC ab und schließen Sie das Manometer der Handpumpe daran an. Starten Sie den Motor im Leerlauf. Der gemessene Wert muss stabil sein: Systemunterdruck: -0,7 bis -0,9 bar. Liegt der Messwert deutlich über -0,5 bar (also zu schwaches Vakuum), arbeitet die Vakuumpumpe fehlerhaft oder das Unterdrucknetz weist eine Leckage auf.
5. Pneumatische Dichtheits- und Durchgangsprüfung: Schließen Sie die Handunterdruckpumpe direkt an den Port VAC des ausgebauten oder abgesteckten Ventils an. Bauen Sie ein Vakuum auf. Im stromlosen Zustand darf kein Durchgang zum Arbeitsanschluss OUT bestehen. Wird das Ventil manuell über eine externe 12-Volt-Spannungsquelle bestromt, muss das Vakuum sofort zum Anschluss OUT durchgeschaltet werden.
6. Prüfung der Entlüftungsfunktion (ATM): Wird die Bestromung wieder unterbrochen, muss das am OUT-Anschluss anliegende Vakuum blitzschnell über den Belüftungsanschluss entweichen. Bleibt das Vakuum am OUT-Port stehen, ist der interne Belüftungskanal verstopft oder der Stößel klemmt mechanisch.

Verhält sich das Ventil bei diesen Tests auffällig — bricht etwa das Vakuum im geschlossenen Zustand zusammen oder erfolgt keine Entlüftung —, ist der Druckwandler intern verschlissen. Schmutzpartikel aus der Ansaugluft oder Rußpartikel haben in diesem Fall die Dichtsitze zerstört.

Abgrenzung: Druckwandler defekt oder Turboladerschaden?

Da die Symptome eines defekten Druckwandlers denen einer mechanisch blockierten Ladergeometrie oder einer undichten Druckdose stark ähneln, ist eine klare tabellarische Differenzierung für die Werkstattpraxis unverzichtbar. Erst wenn die einzelnen Baugruppen unabhängig voneinander bewertet werden, lässt sich die Reparatur wirtschaftlich und zielgerichtet durchführen.

Die Gegenüberstellung zeigt deutlich: Ein Fehlercode wie P0299 rechtfertigt keineswegs den pauschalen Tausch des gesamten Abgasturboladers. In einem erheblichen Teil der Schadensfälle liegt das Problem schlichtweg in der Ansteuerung oder an einer undichten Membran der Druckdose.

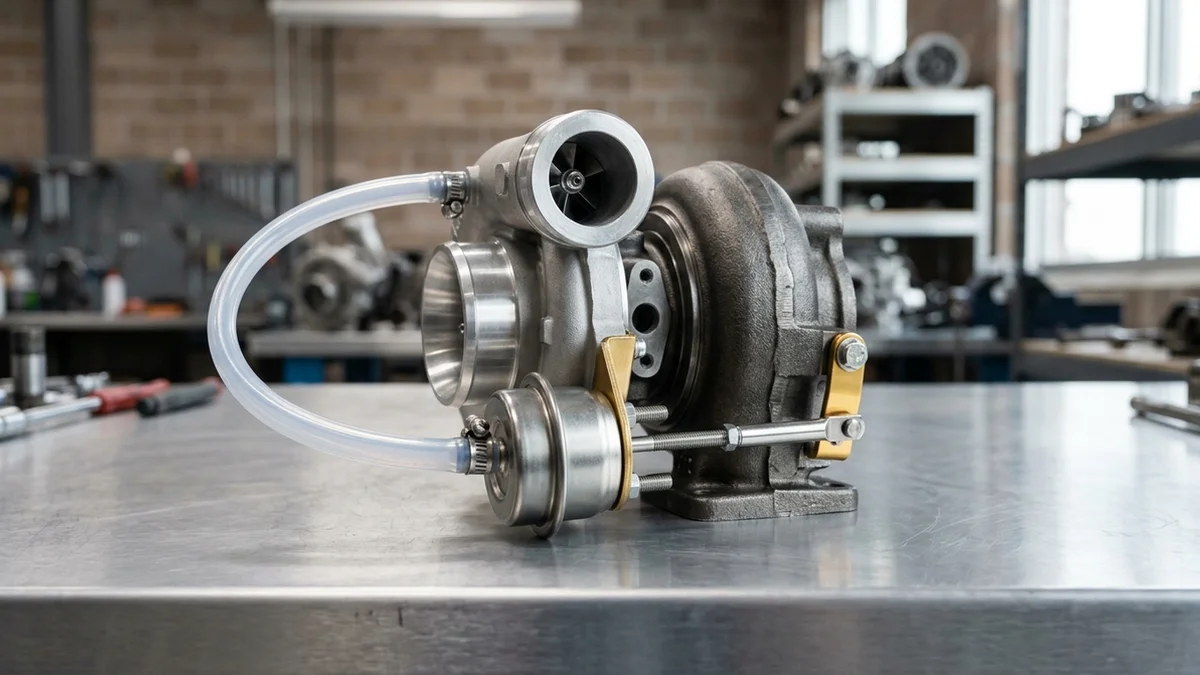

Mechanische Prüfung von VTG-Gestänge und Ladergeometrie

Arbeitet der elektropneumatische Druckwandler nachweislich einwandfrei, liegt die Ursache für Ladedruckabweichungen häufig in der mechanischen Verstellung am Lader selbst. Die Leitschaufeln der variablen Turbinengeometrie bewegen sich im heißen Abgasstrom. Bei unvollständiger Verbrennung, Verbrennungsaussetzern, defekten Injektoren oder starkem Kurzstreckenbetrieb setzen sich Rußpartikel zwischen den Schaufeln und dem Verstellring fest. Dies führt zu Schwergängigkeit oder zum vollständigen Klemmen der Mechanik.

• Druckschlauch entkoppeln: Ziehen Sie den Steuerschlauch direkt vom Anschlussstutzen der Turbolader-Druckdose ab. Damit ist die Druckdose vollständig vom restlichen Unterdruckkreislauf getrennt.
• Handvakuumpumpe anschließen: Verbinden Sie die Handpumpe direkt mit der Dose. Beachten Sie den folgenden Richtwert für den Ansprechbereich: Prüfdruck Druckdose: -0,2 bis -0,6 bar.
• Bewegungsablauf beobachten: Bauen Sie mit der Pumpe gleichmäßig Unterdruck auf. Die Regelstange muss sich bereits bei leichtem Unterdruck ruckfrei in Bewegung setzen und kontinuierlich bis zum Endanschlag wandern.
• Verstellweg nachmessen: Überprüfen Sie den gesamten Hubweg des Gestänges vom Ruhezustand bis zum Vollausschlag. Der mechanische Sollwert beträgt: Steuerhub VTG-Gestänge: 10 bis 12 mm.
• Schnellbelüftungstest: Öffnen Sie das Entlüftungsventil an der Handpumpe schlagartig. Die interne Schraubenfeder der Druckdose muss das Gestänge unverzüglich und ohne jedes Nachfedern in die Ausgangslage zurückziehen.
• Manuelle Haptikprüfung: Haken Sie bei Bedarf das Gestänge aus oder betätigen Sie den Verstellhebel vorsichtig von Hand. Ist ein rauer Lauf, ein Hakeln oder ein vorzeitiger Anschlag fühlbar, ist die Leitschaufelmechanik verkokt.

Zeigt sich bei der mechanischen Begutachtung, dass das Verdichterrad beschädigt ist oder die Leitschaufeln der variablen Turbinengeometrie irreparabel klemmen, muss die gesamte Baugruppe ersetzt werden. Bei modernen Downsizing-Motoren kommt hierfür beispielsweise ein generalüberholter Turbolader MAHLE 030TC11001000 im zeitwertgerechten Austausch infrage, wodurch das Ladedrucksystem wieder mit voller Präzision arbeitet.

Wird ein Lader getauscht, muss die Montage nach Herstellervorgaben durch einen fachkundigen Betrieb erfolgen. Hierbei ist es unerlässlich, alle Dichtflächen gründlich zu reinigen und stets einen passenden fahrzeugspezifischen Dichtungssatz sowie neue Ölleitungen zu montieren, um thermische Undichtigkeiten oder Mangelschmierung von Beginn an auszuschließen.

Beim Kauf eines aufbereiteten Ersatzteils wird üblicherweise ein zeitlich befristetes Pfand für das Altteil erhoben. Dieses System stellt sicher, dass das defekte Altteil wieder dem spezialisierten Wiederaufarbeitungsprozess zugeführt wird. Nach der Rücksendung und Prüfung des Altteils auf Wiederaufbereitbarkeit wird der Pfandbetrag vollständig gutgeschrieben.

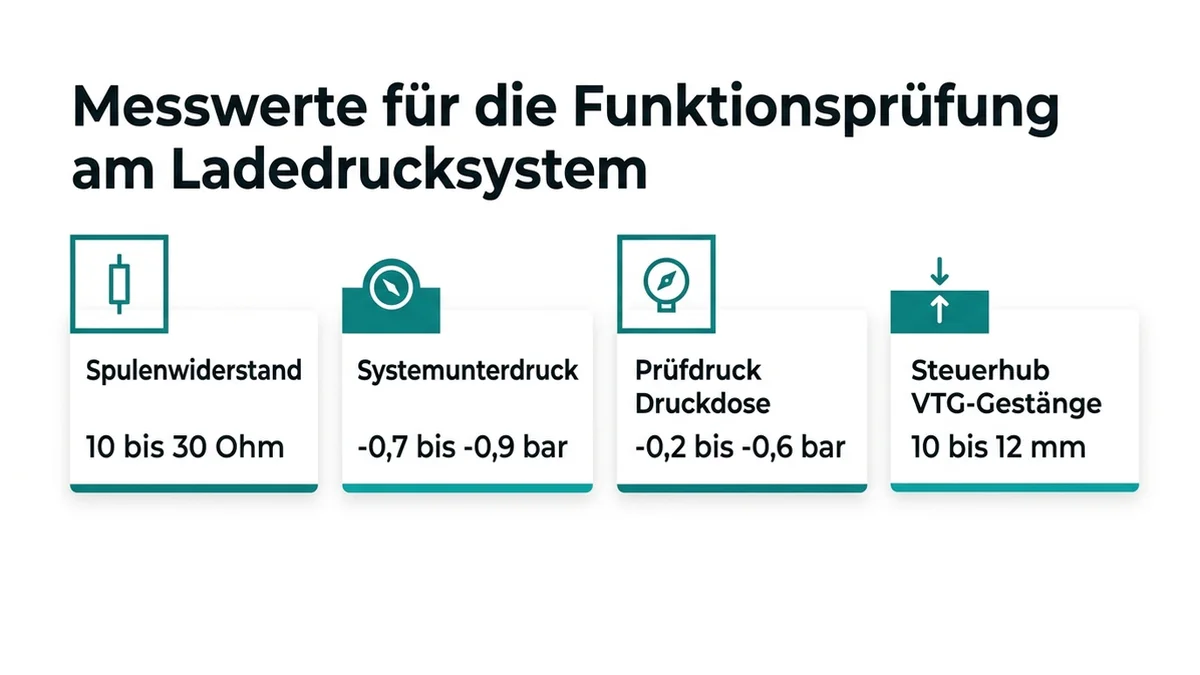

Fazit: Gezielte Diagnose schützt vor unnötigen Teilewechseln

Ein plötzlicher Notlauf und Fehlerspeichereinträge zur Ladedruckregelung müssen nicht automatisch das teuerste Szenario bedeuten. Eine überlegte, strukturierte Fehlereingrenzung erspart unnötige Aggregatewechsel und stellt sicher, dass exakt die fehlerhafte Komponente identifiziert wird. Durch den Einsatz einfacher Prüfmittel wie Multimeter und Unterdruck-Handpumpe lassen sich Leitungslecks, defekte Druckwandler und festsitzende VTG-Mechaniken innerhalb kürzester Zeit voneinander abgrenzen.

• Unterdruckschläuche und T-Stücke im Motorraum vollständig auf Porosität, Risse und Marderverbiss prüfen.
• Elektrischen Spulenwiderstand des Druckwandlers mit dem Multimeter kontrollieren (Soll: 10 bis 30 Ohm).
• Versorgungsvakuum der Vakuumpumpe an der Leitung VAC messen (Soll: mindestens -0,7 bar).
• Druckdose am Lader direkt mit externem Vakuum beaufschlagen und Dichtheit kontrollieren.
• Leichtgängigkeit und vollen Verstellhub des VTG-Gestänges prüfen (Soll: 10 bis 12 mm).

Erst wenn feststeht, dass das Unterdrucknetz sowie der Druckwandler einwandfrei arbeiten und dennoch mechanische Schäden, Blockaden der VTG oder unzulässiges Wellenspiel vorliegen, ist der Austausch des Turboladers unausweichlich. In unserem spezialisierten Katalog für Turbolader im Austausch finden Sie für eine Vielzahl von Fahrzeugmarken und Motorisierungen das passende, werksüberholte Aggregat, um die volle Zuverlässigkeit und Leistung Ihres Motors dauerhaft wiederherzustellen.
