Injektor Dichtung wechseln: was der Ein- und Ausbau des Teils wirklich bedeutet

Symptome einer undichten Injektordichtung: Wann Handlungsbedarf besteht

Wenn ein moderner Dieselmotor im Leerlauf plötzlich ein rhythmisches Zischen von sich gibt oder der Innenraum an der Ampel nach verbranntem Kraftstoff riecht, liegt die Ursache häufig an einer unscheinbaren Komponente: dem Kupferdichtring am Düsensitz. Beim Thema Injektor Dichtung wechseln unterschätzen viele Fahrzeughalter und angehende Mechaniker den tatsächlichen Aufwand. Es handelt sich keineswegs um den einfachen Austausch eines simplen Cent-Artikels, sondern um einen hochsensiblen Eingriff in das Herzstück des Verbrennungssystems. Die Flammschutzdichtung dichtet den Brennraum gegenüber dem Zylinderkopf ab. Versagt dieser Abschluss, entweichen Verbrennungsgase mit extremem Druck und hohen Temperaturen am Injektorkörper vorbei in den Injektorschacht.

Ein solcher Defekt kündigt sich schleichend an, hinterlässt aber eindeutige Spuren. Wer die Symptome frühzeitig erkennt, erspart sich langwierige Folgereparaturen. Typische Anzeichen einer undichten Injektordichtung umfassen:

• Rhythmisches Zisch- oder Puffgeräusch: Ein charakteristisches „Puff-Puff-Puff“, das synchron zur Motordrehzahl auftritt und bei geöffneter Motorhaube deutlich aus dem Bereich des Zylinderkopfdeckels zu hören ist.
• Abgas- und Dieselgeruch: Unverbrannter Kraftstoffnebel und heiße Verbrennungsgase dringen über die Frischluftansaugung in den Fahrgastraum, besonders im Stand oder bei langsamer Fahrt.
• Teerartige Ablagerungen (Ölkohle): Um den Injektorfuß bildet sich eine pechschwarze, zähe oder glasig ausgehärtete Kruste aus Ruß, Motoröl und Dieselrückständen, im Werkstattalltag oft als Verkokung bezeichnet.
• Startschwierigkeiten und unruhiger Rundlauf: Durch den schleichenden Kompressionsverlust auf dem betroffenen Zylinder zündet das Gemisch unvollständig, was zu Vibrationen im Kaltstart führt.
• Fehlerspeichereinträge zur Gemischbildung: Die Motorsteuerung registriert Abweichungen bei der Zylinder-Gleichstellungsregelung oder dem Raildruckaufbau.

Wird das Fahrzeug trotz dieser Warnsignale weiter betrieben, backt die austretende Ölkohle den Injektor regelrecht im Schacht fest. Was als kleine Undichtigkeit beginnt, entwickelt sich innerhalb weniger tausend Kilometer zu einer mechanischen Blockade, die den Ausbau zu einer massiven Geduldsprobe macht.

Der Irrglaube vom schnellen Tausch: Warum der Ausbau oft zur Herausforderung wird

In der Theorie klingt die Reparatur simpel: Spannpratze lösen, Injektor herausziehen, alte Dichtung entfernen, neue Dichtung aufstecken und alles wieder festschrauben. In der Praxis erweist sich dieser Vorgang bei vielen Common-Rail-Motoren als eine der anspruchsvollsten Aufgaben im Motorraum. Durch die thermische Belastung und die aufsteigenden Verbrennungsgase polymerisieren Diesel- und Öldämpfe im mikroskopisch kleinen Spalt zwischen Injektorgehäuse und Zylinderkopfbohrung. Diese Kruste wird steinhart und wirkt wie hochfester Klebstoff.

Wer nun versucht, den Injektor mit einem Montiereisen oder einer Rohrzange herauszuhebeln, riskiert kapitale Schäden. Durch ungleichmäßige Hebelkräfte verzieht sich der empfindliche Düsenkörper, das Außengewinde für die Kraftstoffleitung schert ab oder der Zylinderkopf bricht im Bereich der Injektoraufnahme. Um einen festsitzenden Injektor fachgerecht ausbauen zu können, greifen erfahrene Werkstätten zu speziellem Ausziehwerkzeug wie mechanischen Gleithämmern, Spindel-Abziehern oder hydraulischen Hohlkolbenzylindern. Oft muss die Ölkohle zuvor über mehrere Tage mit speziellen chemischen Lösemitteln eingeweicht werden, bevor sich das Bauteil auch nur einen Millimeter bewegt.

Ein neuer Kupferdichtring dichtet nur auf einer vollkommen planen und sauberen Auflagefläche dauerhaft ab; das gewissenhafte Reinigen oder Nachfräsen des Dichtsitzes im Zylinderkopf entscheidet über den langfristigen Erfolg der Reparatur.

Zusätzlich droht beim Lösen eine weitere Gefahr: Bricht die Spannschraube der Haltepratze im Zylinderkopf ab oder reißt das feine Gewinde aus dem weichen Aluminium, ist eine aufwendige Gewindereparatur mit Gewindeeinsätzen unumgänglich. Der eigentliche Ausbau nimmt daher häufig mehr als achtzig Prozent der gesamten Reparaturzeit in Anspruch.

Schritt für Schritt: Was der fachgerechte Ein- und Ausbau wirklich verlangt

Ein erfolgreicher Dichtungswechsel verlangt klinische Sauberkeit und strikte Einhaltung der Arbeitsabläufe. Schon kleinste Schmutzpartikel, die in die offenen Kraftstoffleitungen oder den Injektor gelangen, können das gesamte Einspritzsystem zerstören. Die Hochdruckpumpe des Systems und die Injektoren arbeiten mit minimalen Toleranzen von wenigen Mikrometern; ein einziges Staubkorn kann eine Düsenbohrung blockieren oder ein Steuerventil verklemmen.

1. Freilegen und Umfeld reinigen: Motorabdeckung, Ladeluftschläuche und störende Kabelbäume demontieren. Vor dem Lösen jeglicher Verschraubungen muss die gesamte Umgebung des Injektors mit Druckluft und Bremsenreiniger von grobem Schmutz befreit werden.
2. Kraftstoffleitungen trennen und verschließen: Elektrische Steckverbindungen der Injektoren vorsichtig entriegeln. Die Lecköl-Rücklaufleitung vorsichtig abziehen, ohne die filigranen Kunststoffanschlüsse abzubrechen. Hochdruckleitung an Rail und Injektor abschrauben und sofort mit sauberen Verschlusskappen versiegeln.
3. Verkokungen lösen und Injektor ziehen: Spannpratzenschraube lösen und Spannpratze entfernen. Bei festbackenden Injektoren Spezialauszieher axial ansetzen, um Querbelastungen auf den Düsenkörper zu vermeiden. Niemals mit Schlägen auf die Seite des Injektorgehäuses einwirken.
4. Injektorschacht sichern und säubern: Sobald der Injektor herausgezogen ist, muss die Öffnung zum Brennraum sofort mit einem passenden Schachtstopfen verschlossen werden, damit kein Ruß in den Zylinder fällt. Kontrollieren, ob der alte Kupferdichtring am Injektor haftet oder noch unten im Schacht festklebt.

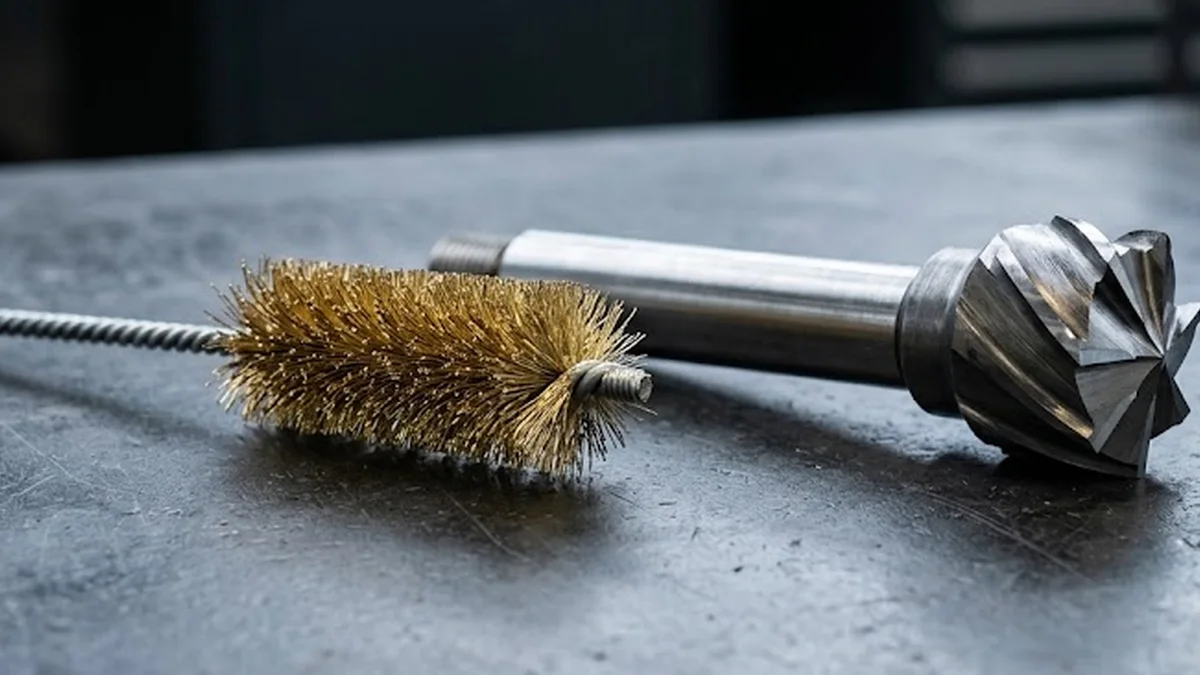

5. Dichtsitz fräsen und planen: Mit Schachtbürsten und einem Dichtsitzfräser wird die Auflagefläche im Zylinderkopf vorsichtig gereinigt und bei Bedarf minimal nachgesetzt.
6. Montage mit Neuteilen: Ein passender Dichtungssatz stellt sicher, dass neben dem Kupferdichtring auch alle O-Ringe am Injektorschaft und der Leckölleitung erneuert werden. Den neuen Kupferring stets fetffrei oder mit einer hauchdünnen Schicht speziellem Injektor-Montagefett auf der Schaftseite montieren.

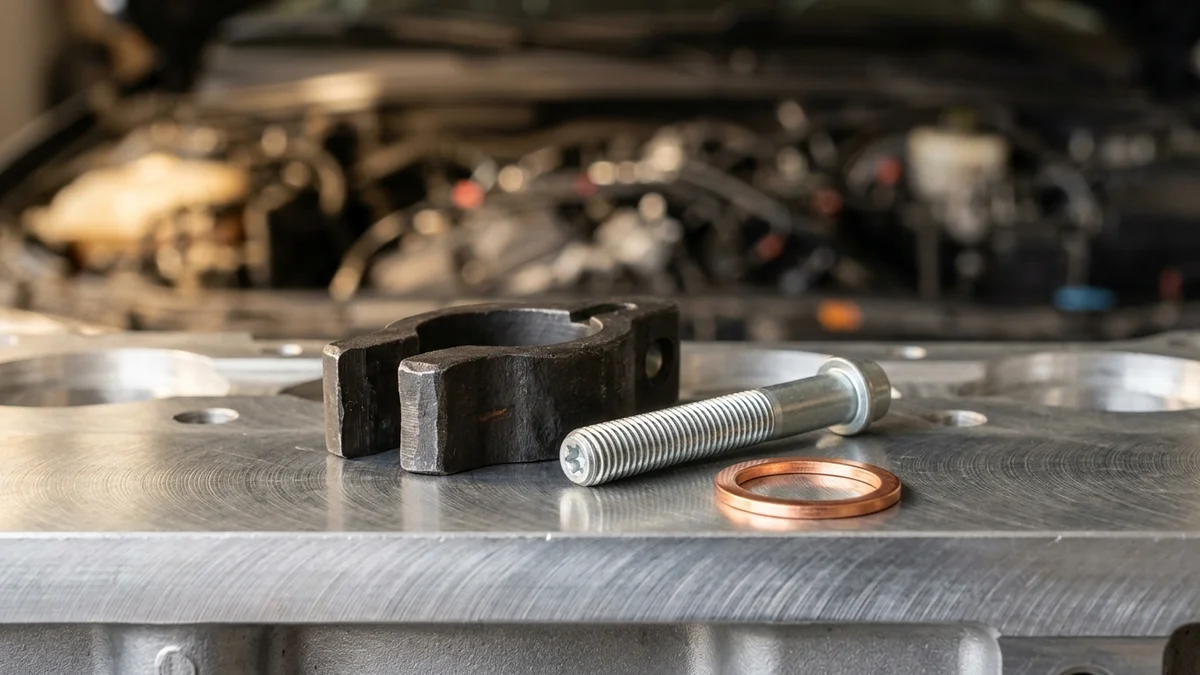

7. Festziehen nach Herstellervorgabe: Den Injektor gerade einführen, die Spannpratze aufsetzen und zwingend eine fabrikneue Dehnschraube verwenden. Das Drehmoment sowie der anschließende Drehwinkel müssen exakt eingehalten werden.

Nach der Montage müssen alle Leitungen wieder spannungsfrei montiert werden. Vor dem ersten Motorstart wird das Kraftstoffsystem über eine Diagnoseansteuerung oder eine Handpumpe entlüftet, um Trockenlaufschäden an der Hochdruckpumpe zu verhindern.

Dichtsitz bearbeiten und Kupferdichtring wählen: Präzision im Zehntelmillimeter-Bereich

Der neue Kupferdichtring ist kein elastischer Dichtgummi, der Unebenheiten beliebig ausgleicht. Es handelt sich um einen präzise maßhaltigen Dichtring aus Weichkupfer, der sich beim Anziehen der Spannschraube plastisch verformt und dadurch die mikroskopischen Riefen zwischen der Injektorspitze und dem Zylinderkopf verschließt. War die alte Dichtung über längere Zeit undicht, haben die heißen Verbrennungsgase Auswaschungen und Krater in das weiche Aluminium des Zylinderkopfs gebrannt.

Wird auf eine solche unebene Fläche einfach ein neuer Kupferring gelegt, ist die Reparatur nach wenigen Kilometern wieder hinfällig. Die Dichtfläche muss daher mit einem Handfräser gereinigt und begradigt werden. Hierbei wird nur so viel Material abgetragen, bis eine geschlossene, glänzende Dichtlinie sichtbar ist. Wird zu viel Material abgefräst, wandert die Injektorspitze zu tief in den Brennraum, was das Einspritzbild verändert und die Kolbenoberfläche thermisch überlasten kann. In diesem Fall muss ein Dichtring mit Übermaß gewählt werden, um die ursprüngliche Einbautiefe wiederherzustellen.

Für die fachgerechte Instandsetzung gelten klare technische Rahmenbedingungen:

• Maximaler Verbrennungsdruck: über 200 bar
• Dicke der Kupferdichtung: 1,5 mm bis 3,0 mm
• Wiederverwendung von Dehnschrauben: grundsätzlich unzulässig
• Reinigung des Injektorschachts: zwingend erforderlich

Die Einhaltung dieser Vorgaben gewährleistet, dass die Flächenpressung über den gesamten Temperaturbereich des Motors konstant bleibt und keine Verbrennungsgase entweichen können.

Dichtung wechseln oder Injektor tauschen? Wann die Reparatur nicht mehr ausreicht

In vielen Fällen wiegen sich Fahrzeugbesitzer in falscher Sicherheit: Der Injektor wurde ausgebaut, gereinigt und mit einer neuen Dichtung versehen. Dennoch läuft der Motor danach unrund, nagelt unter Teillast oder rußt stark beim Beschleunigen. Der Grund liegt darin, dass die heißen Verbrennungsgase nicht nur die Dichtung zerstört, sondern den Injektor selbst in Mitleidenschaft gezogen haben.

Strömen Gase an der Düsenspitze vorbei nach oben, entsteht eine extreme punktuelle Hitzeeinwirkung. Die hochpräzise Düsennadel im Inneren des Injektors verzieht sich oder verliert ihre thermische Härte. Zudem können die feinen Mikrobohrungen der Düsenspitze durch Rußablagerungen verkoken oder durch abrasive Verbrennungsreste erodieren. Auch die elektrische Ansteuerung – ob Magnetventil oder Piezo-Element – leidet unter der Hitzeeinwirkung am Gehäuse. Zeigen sich am Düsenkörper thermische Verfärbungen oder Risse, hilft auch kein neuer Kupferdichtring mehr; in solchen Fällen muss das Bauteil ersetzt werden, beispielsweise durch einen geprüften Injektor Bosch 0414720028 für entsprechende Pumpe-Düse- oder Common-Rail-Anwendungen.

Vor der endgültigen Wiedermontage sollte deshalb stets eine gewissenhafte Sicht- und Funktionsprüfung erfolgen. Wer Zweifel an der Funktion der ausgebauten Einspritzdüse hat, wählt häufig einen Injektor im Austauschstandard, bei dem das gesamte Innenleben nach industriellen Standards überholt und kalibriert wurde. Dadurch wird ausgeschlossen, dass ein bereits vorgeschädigter Injektor nach wenigen Wochen erneut ausgebaut werden muss.

Fazit: Präzision und Sorgfalt schützen vor teuren Folgeschäden am Motor

Das Wechseln einer Injektordichtung ist weit mehr als das bloße Tauschen einer Kupferscheibe. Es ist eine anspruchsvolle mechanische Präzisionsarbeit, bei der Schachtreinigung, Sitzfräsen und korrekte Anzugsdrehmomente über Gedeih und Verderb des Zylinderkopfs entscheiden. Wer bei den ersten Anzeichen von Zischgeräuschen oder Dieselgeruch zügig handelt, verhindert das zerstörerische Festbacken des Injektors und spart erhebliche Arbeitszeit.

Sollte sich bei der Begutachtung herausstellen, dass der Injektorkörper verzogen oder die Düsengeometrie zerstört ist, bietet unser Sortiment zuverlässige Injektoren im Austausch für verschiedenste Fahrzeugmodelle. Mit dem richtigen Spezialwerkzeug, penibler Sauberkeit und hochwertigen Komponenten lässt sich die volle Leistungsfähigkeit und Effizienz des Motors wiederherstellen – ohne das Risiko teurer Folgeschäden durch erneuten Druckverlust.
