Piezo Injektor Aufbau: was das Teil ist und wie es funktioniert

Piezo Injektor Aufbau: Die Schlüsselkomponenten im Detail

Moderne Common-Rail-Dieselsysteme arbeiten unter extremen thermodynamischen und hydraulischen Bedingungen. Um strenge Emissionsgrenzwerte einzuhalten und gleichzeitig maximale Motorleistung bei hoher Laufruhe zu erzielen, muss der Kraftstoff mit Drücken von über 2.000 bar in den Brennraum eingebracht werden. Wer sich mit modernen Einspritzsystemen beschäftigt, stellt schnell fest, dass der Injektor als Präzisionsbauteil die anspruchsvollste Aufgabe im Verbrennungsmotor übernimmt. Während die Hochdruckpumpe des Systems den Kraftstoff kontinuierlich verdichtet und in die gemeinsame Verteilerleiste fördert, steuert der Injektor den Einspritzzeitpunkt und die Einspritzmenge im Mikrosekundenbereich. Wie wir bereits in unserem Grundlagenartikel über die Funktionsweise eines Injektors beim Auto erläutert haben, hängt die Effizienz der gesamten Verbrennung von der exakten Zerstäubung des Kraftstoffs ab.

Der mechanische und elektronische Aufbau eines Piezo-Injektors unterscheidet sich grundlegend von älteren Einspritzdüsen oder magnetventilgesteuerten Systemen. Anstelle einer elektromagnetischen Magnetspule nutzt dieses Bauteil einen piezokeramischen Festkörperaktor, der direkt im Injektorgehäuse integriert ist. Durch diesen konstruktiven Ansatz entfallen schwere mechanische Übertragungsglieder, wodurch die bewegten Massen drastisch reduziert werden. Der gesamte Injektorkörper muss dabei den extremen Innendrücken standhalten und gleichzeitig mikroskopisch kleine Fertigungstoleranzen im Bereich von wenigen Tausendstel Millimetern gewährleisten.

Ein Blick in das Innere eines modernen Piezo-Injektors offenbart ein hochentwickeltes Zusammenspiel mehrerer Baugruppen, die für die Funktion unverzichtbar sind:

• Der Piezo-Aktor (Piezokeramik-Stapel): Das Herzstück der Steuerung besteht aus mehreren hundert hauchdünnen Schichten spezialisierter Piezokeramik. Dieser sogenannte Stack dehnt sich bei Anlegen einer elektrischen Spannung schlagartig um wenige Mikrometer in Längsrichtung aus und liefert dabei enorme Stellkräfte.
• Das hydraulische Kopplerelement: Da sich das Injektorgehäuse und der Piezokeramik-Stapel bei Erwärmung des Motors unterschiedlich stark ausdehnen, gleicht ein integrierter hydraulischer Koppler diesen thermischen Längenunterschied selbsttätig aus. Gleichzeitig übersetzt er die mikroskopische Ausdehnung des Aktors hydraulisch auf das Steuerventil.
• Das Steuerventil und der Steuerraum: Oberhalb der Düsennadel befindet sich ein kleiner, mit Hochdruck gefüllter Ventilsteuerraum. Das Steuerventil öffnet bei Aktivierung einen winzigen Ablaufkanal, wodurch der Druck im Steuerraum schlagartig abfällt und die Nadelbewegung freigibt.
• Die Düsennadel mit Rückstellfeder: Die Düsennadel dichtet die Spritzlöcher im Ruhezustand über Federkraft und hydraulischen Druck hermetisch ab. Sobald der Steuerraum druckentlastet wird, überwiegt der Raildruck an der Nadelspitze und hebt die Nadel präzise an.
• Der Düsenkörper mit Mikrospritzlöchern: Die Spitze des Injektors besteht aus hochlegiertem Warmarbeitsstahl. Durch mikroskopisch feine, lasergebohrte Spritzlöcher tritt der Kraftstoff mit mehrfacher Schallgeschwindigkeit aus und zerstäubt zu einem feinsten Kraftstoffnebel.
• Hochdruckanschluss mit Stabfilter und Leckölrücklauf: Über den Hochdruckanschluss gelangt der gefilterte Kraftstoff vom Rail direkt in den Injektor. Überschüssige Steuermengen fließen drucklos über den Leckölanschluss zurück in das Kraftstoffsystem.

Funktionsweise: Wie das Piezo-Element die Kraftstoffeinspritzung steuert

Die Funktionsweise des Piezo-Injektors beruht auf dem physikalischen Phänomen des inversen piezoelektrischen Effekts. Bestimmte Kristallstrukturen und polykristalline Keramiken verändern ihre geometrische Form, sobald sie einem elektrischen Feld ausgesetzt werden. Im Injektor sind hunderte dieser Keramikscheiben elektrisch parallel und mechanisch in Reihe geschaltet. Wird vom Motorsteuergerät eine Steuerspannung angelegt, richtet sich die interne Gitterstruktur der Keramik neu aus. Der gesamte Stapel dehnt sich innerhalb von rund 0,1 Millisekunden messbar in axialer Richtung aus. Dieser Bewegungsimpuls reicht völlig aus, um den Einspritzvorgang ohne mechanische Verzögerung einzuleiten.

Der eigentliche Einspritzzyklus läuft in vier aufeinander abgestimmten Phasen ab. Im geschlossenen Ruhezustand herrscht im Ventilsteuerraum oberhalb der Düsennadel und an der Druckschulter der Nadelspitze derselbe hohe Raildruck. Da die Wirkfläche der Nadel im Steuerraum geringfügig größer ist als an der Spitze und eine Düsenfeder zusätzlichen Schließdruck ausübt, bleibt die Düsennadel fest in ihren Sitz gepresst. Es tritt kein Kraftstoff aus. Sobald das Motorsteuergerät den Piezostapel bestromt, drückt dieser über den hydraulischen Koppler auf das Steuerventil. Das Ventil öffnet den Rücklaufkanal des Steuerraums.

Durch die integrierte Ablaufdrossel entweicht Kraftstoff aus dem Steuerraum schneller, als neuer Kraftstoff über die Zulaufdrossel nachströmen kann. Der Druck oberhalb der Nadel bricht in Sekundenbruchteilen zusammen. Der unverändert anstehende Hochdruck an der unteren Nadelschulter drückt die Düsennadel nach oben, die Spritzlöcher werden freigegeben und der Kraftstoff wird zerstäubt. Um die Einspritzung zu beenden, steuert das Steuergerät den Injektor mit umgekehrter Polarität an oder entlädt den kapazitiven Piezostapel. Der Aktor zieht sich wieder auf seine Ausgangslänge zusammen, das Steuerventil schließt, der Steuerraum füllt sich erneut mit Hochdruck und die Düsennadel schnellt zurück in ihren Dichtsitz.

Ein intakter Piezo-Aktor reagiert innerhalb von Bruchteilen einer Millisekunde auf elektrische Spannung und dehnt sich dabei minimal aus. Diese extrem schnelle mechanische Kraftübertragung ermöglicht fein dosierte Mehrfacheinspritzungen, wodurch der Verbrennungsablauf im Zylinder spürbar akustisch gedämpft und thermodynamisch optimiert wird.

Piezo-Injektor vs. Magnetventil-Injektor: Der direkte Vergleich

Vor der breiten Einführung von Piezokeramiken in der Kraftstoffeinspritzung wurden Common-Rail-Systeme ausschließlich mit elektromagnetischen Magnetventilen betrieben. Bei einem Magnetventil-Injektor erzeugt eine Spule ein Magnetfeld, das einen eisernen Anker anzieht. Dieser Anker bewegt anschließend das Ventil. Obwohl diese Technologie millionenfach bewährt und robust gegenüber leichten Kraftstoffunreinheiten ist, setzt ihr die Massenträgheit des beweglichen Ankers physikalische Grenzen. Die Schaltzeiten von Magnetventilen sind deutlich länger als die eines Festkörperaktors.

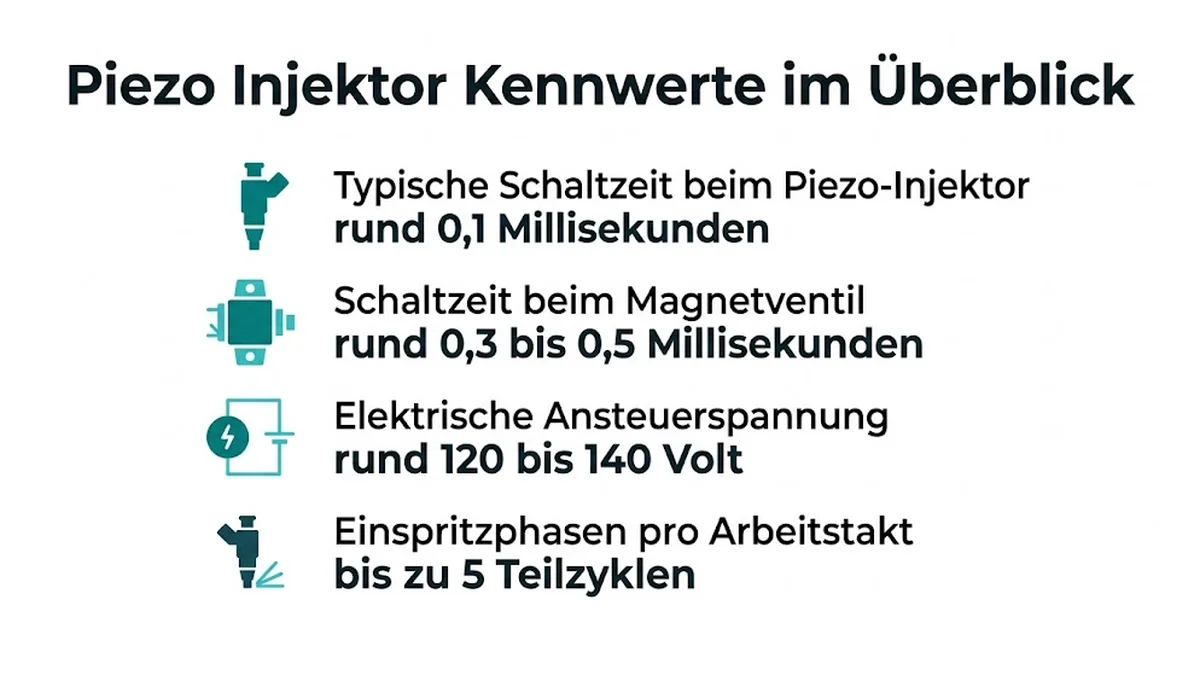

Ein wesentlicher technologischer Kennwert moderner Systeme verdeutlicht diesen Vorsprung: Typische Schaltzeit beim Piezo-Injektor: rund 0,1 Millisekunden. Im direkten Vergleich dazu benötigt die herkömmliche Technik spürbar mehr Zeit: Schaltzeit beim Magnetventil: rund 0,3 bis 0,5 Millisekunden. Dieser Zeitunterschied mag auf den ersten Blick gering erscheinen, ist jedoch bei Motordrehzahlen von mehreren tausend Umdrehungen pro Minute ausschlaggebend für die Abgaszusammensetzung und Laufkultur. Die minimale Ansprechzeit ermöglicht es, einen einzigen Verbrennungsvorgang in mehrere winzige Voreinspritzungen, eine gestaffelte Haupteinspritzung und gezielte Nacheinspritzungen aufzuteilen.

Auch auf der elektronischen Ebene unterscheiden sich die Systeme erheblich. Während ein Magnetventil mit Erregerströmen arbeitet, verhält sich ein Piezostapel elektrisch wie ein Kondensator. Elektrische Ansteuerspannung: rund 120 bis 140 Volt. Diese hohe Spannung erfordert spezialisierte Endstufen im Motorsteuergerät, die in der Lage sind, die Kondensatorladung im Mikrosekundenbereich aufzubauen und aktiv wieder abzusaugen. Dank dieser Agilität sind anspruchsvolle Einspritzstrategien realisierbar: Einspritzphasen pro Arbeitstakt: bis zu 5 Teilzyklen.

Typische Verschleißursachen und Symptome bei defekten Piezo-Injektoren

Trotz ihrer filigranen Präzision sind Injektoren im Motorblock extremen Belastungen ausgesetzt. Die Düsenspitze ragt direkt in den Brennraum und muss Verbrennungstemperaturen von mehreren hundert Grad Celsius sowie Verbrennungsdrücken von über 150 bar standhalten. Gleichzeitig führen feinste Schwebstoffe im Kraftstoff oder chemische Rückstände minderwertiger Kraftstoffe über hunderttausende Kilometer zu mikroskopischem Abrieb an den Dichtsitzen. Da der Dieselkraftstoff im Common-Rail-System gleichzeitig als Schmiermittel für die bewegten Bauteile dient, können bereits geringe Spuren von Wasser oder Schmutzpartikeln zu Festfressern oder inneren Undichtigkeiten führen.

Ein schleichender Defekt an einem Piezo-Injektor kündigt sich meist durch veränderte Verbrennungsgeräusche oder Abgasverfärbungen an. Wenn das Steuerventil nicht mehr hermetisch schließt oder die Düsennadel klemmt, gerät das exakt kalkulierte Kraftstoff-Luft-Gemisch aus dem Gleichgewicht. Mechaniker und Fahrzeugbesitzer sollten auf typische Warnsignale achten:

• Unruhiger Motorlauf und Vibrationen im Leerlauf: Liefert ein Injektor abweichende Einspritzmengen, kann das Motorsteuergerät die Drehzahlschwankungen zwischen den einzelnen Zylindern im Leerlauf nicht mehr vollständig ausgleichen.
• Rauchbildung an der Abgasanlage: Starke Rußentwicklung (Schwarzrauch) deutet auf eine unvollständige Verbrennung durch verschmutzte oder verkokte Spritzlöcher hin. Weißer oder grauer Rauch beim Kaltstart deutet auf unverbrannten Kraftstoff hin, der auf undichte Dichtsitze zurückzuführen ist.
• Erhöhte Kraftstoff-Rücklaufmenge (Lecköl): Durch Verschleiß an den Dichtflächen des Servoventils strömt während der Druckhaltephase zu viel Kraftstoff ungenutzt in den Rücklauf. Dies führt bei starker Last zu einem Abfall des Raildrucks.
• Startschwierigkeiten bei kaltem oder warmem Motor: Kann die Hochdruckpumpe beim Anlassvorgang den geforderten Mindestdruck nicht aufbauen, weil der Druck über verschlissene Injektoren entweicht, verweigert das Steuergerät die Startfreigabe.
• Klopfende oder harte Verbrennungsgeräusche: Fällt die winzige Voreinspritzung aus, entzündet sich die gesamte Kraftstoffmenge der Haupteinspritzung schlagartig. Die Folge ist ein lautes, metallisches Motornageln.
• Leistungsverlust und Notlaufprogramm: Überschreiten die internen Mengenkorrekturwerte die im Steuergerät hinterlegten Toleranzgrenzen, aktiviert das Fahrzeug das Notlaufprogramm und legt entsprechende Fehlercodes ab.

Fachgerechter Austausch und Instandsetzung im Austauschstandard

Tritt an einem Injektor ein schwerwiegender Defekt auf, muss das Bauteil ersetzt werden. Der Einbau von fabrikneuen Komponenten ist im Verhältnis zum Restwert vieler Fahrzeuge jedoch mit spürbaren Investitionen verbunden. Eine technisch gleichwertige und ressourcenschonende Lösung bietet der professionelle Austauschstandard. Bei generalüberholten Injektoren wird das ursprüngliche Altteil vollständig zerlegt, industriell im Ultraschallbad gereinigt und auf spezialisierten Prüfbänken vermessen. Alle Verschleißteile wie Düsenkörper, Steuerventile und innere Dichtungen werden durch fabrikneue Komponenten ersetzt.

Ein bekanntes Beispiel aus dem Werkstattalltag ist die Einspritzdüse SIEMENS-VDO 03G130073D, die in zahlreichen 2.0-TDI-Fahrzeugen für eine feinfühlige Gemischbildung sorgt. Nach dem fachgerechten Neuaufbau wird jeder Injektor auf einem kalibrierten Prüfstand einem standardisierten Mehrpunkt-Test unterzogen. Hierbei werden Voreinspritzmenge, Volllastmenge, Leerlaufmenge und Rücklaufvolumen exakt ermittelt. Anhand dieser Messwerte wird ein individueller, mehrstelliger Kalibriercode (IMA-/EMA-Code) generiert. Weitere Hintergrundinformationen zu den Qualitätsmerkmalen und Unterschieden zwischen Neuteilen und generalüberholten Komponenten finden Sie in unserem Ratgeber über den Injektor im Austauschstandard.

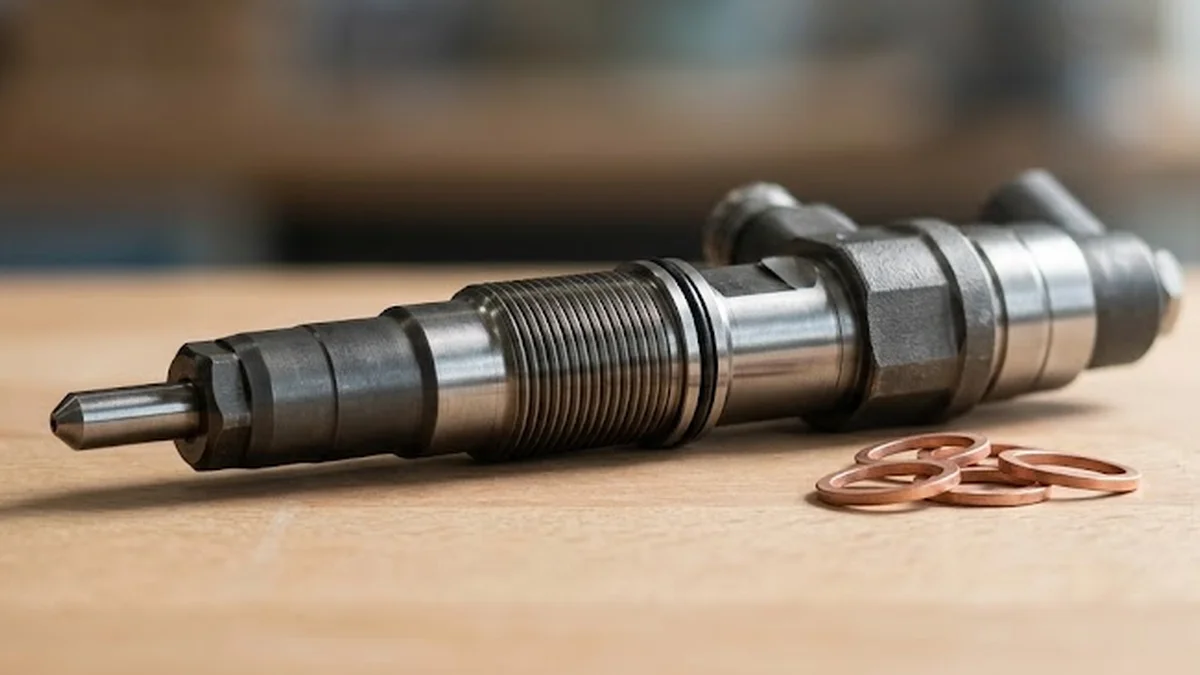

Beim Kauf eines wiederaufbereiteten Bauteils wird das alte Injektorgehäuse über ein faires Pfand für Altteile zurückgenommen, um den Rohstoffkreislauf geschlossen zu halten. Zwingend erforderlich ist zudem ein neuer passender Dichtungssatz, da die thermisch hoch belasteten Kupferdichtringe am Düsensitz niemals wiederverwendet werden dürfen. Der eigentliche Tausch sollte stets durch eine qualifizierte Kfz-Fachwerkstatt durchgeführt werden, da unsachgemäße Arbeiten gravierende Folgeschäden nach sich ziehen können:

1. Gründliche Schachtreinigung: Vor dem Einsetzen des Ersatzinjektors müssen Ölkohle und Verbrennungsrückstände am Boden des Zylinderkopfsitzes mit Spezialfräswerkzeugen rückstandsfrei entfernt werden.
2. Verwendung neuer Dichtelemente: Der Kupferdichtring an der Düsenspitze sowie O-Ringe am Injektorschaft müssen zwingend erneuert und mit speziellem Injektorenfett montiert werden, um Kontaktkorrosion zu verhindern.
3. Drehmomentgenaue Montage der Spannpratzen: Die Befestigungsschrauben der Halteklammern müssen exakt nach Herstellerangaben mit Drehmoment und Drehwinkel angezogen werden, um Verspannungen im Injektorgehäuse zu vermeiden.
4. Systematische Entlüftung des Hochdrucksystems: Ein Trockenlauf ohne Schmierwirkung des Diesels zerstört Hochdruckkomponenten in Sekundenbruchteilen; das Kraftstoffsystem muss daher vor dem ersten Starten per Diagnosetester befüllt werden.
5. Eingabe der Kalibriercodes (IMA/EMA): Der neue Korrekturcode des Prüfstandes muss über ein Diagnosetool in das Motorsteuergerät programmiert werden, damit dieses die individuellen Bauteiltoleranzen sofort präzise ausgleicht.

Fazit: Präzise Gemischbildung durch moderne Piezo-Technik

Der Piezo-Injektor stellt einen Meilenstein in der Geschichte der Verbrennungsmotoren dar. Dank des inversen piezoelektrischen Effekts und des direkten Verzichts auf schwere Magnetspulen ermöglicht er extrem kurze Schaltzeiten, feinste Zerstäubungsmengen und flexible Mehrfacheinspritzungen. Dies führt zu einer bemerkenswerten Laufruhe, kraftvoller Leistungsentfaltung und reduzierten Rußemissionen. Gleichzeitig verlangen die mikroskopischen Bauteiltoleranzen höchste Sorgfalt bei der Kraftstoffqualität, Wartung und Diagnose.

Wer bei unruhigem Motorlauf oder Leistungsverlust Ersatz benötigt, findet in unserem Sortiment den passenden Injektor für moderne Dieselmotoren im wirtschaftlichen Austauschstandard, abgestimmt auf die exakte Motorisierung und OEM-Spezifikation. Ein fachgerecht überholtes Bauteil stellt in Verbindung mit einer professionellen Montage durch eine Fachwerkstatt sicher, dass der Motor seine ursprüngliche Effizienz und Zuverlässigkeit über viele Jahre hinweg beibehält.

• Blitzschnelle Aktorik: Der Piezokeramik-Stapel ermöglicht Schaltzeiten von rund 0,1 Millisekunden und bis zu 5 Teilzyklen pro Verbrennungstakt.
• Präzise Verbrennungssteuerung: Mehrfacheinspritzungen reduzieren Motorengeräusche, optimieren das Drehmoment und senken die Ruß- sowie Stickoxidemissionen.
• Empfindlichkeit gegenüber Verschleiß: Hohe Drücke und thermische Beanspruchung erfordern sauberen Kraftstoff und regelmäßige Kontrolle der Rücklaufmengen.
• Wirtschaftliche Instandsetzung: Der Austauschstandard bietet eine geprüfte, nachhaltige Lösung gegenüber teuren Neuanschaffungen.
• Fachgerechter Einbau: Saubere Schächte, neue Kupferdichtungen und die Eingabe der IMA-Codes durch eine Fachwerkstatt sind für die Langlebigkeit unerlässlich.
