Diesel-Injektoren reinigen ohne Ausbau: was das bringt und wo die Grenzen liegen

Funktionsweise und Ursachen von Ablagerungen an Diesel-Injektoren

In modernen Dieselfahrzeugen mit Common-Rail-Einspritzung leisten die Einspritzkomponenten feinste Präzisionsarbeit unter extremen Bedingungen. Moderne Injektoren für Dieselfahrzeuge arbeiten mit Einspritzdrücken von 1600 bis über 2200 bar und dosieren den Kraftstoff in winzigen Teilmengen innerhalb von Millisekunden. Um die geforderten Abgasnormen und eine saubere Verbrennung zu erzielen, wird der Kraftstoff in mehrere Vor-, Haupt- und Nacheinspritzungen aufgeteilt. Die winzigen Düsenlöcher an der Spitze des Injektors besitzen Durchmesser von oft weniger als 0,1 Millimetern. Unter der enormen Hitze im Brennraum und dem permanenten Druckkontakt mit Verbrennungsgasen sind diese Bauteile jedoch einer ständigen Belastung ausgesetzt. Was genau im Inneren des Systems geschieht und wie diese Komponenten aufgebaut sind, erläutert die Übersicht darüber, was ein Injektor beim Auto bewirkt.

Im Laufe des Betriebs führen vor allem ungünstige Fahrprofile zu Ablagerungen. Häufiger Kurzstreckenverkehr, bei dem der Dieselmotor seine optimale Betriebstemperatur nicht erreicht, begünstigt die Entstehung von Verbrennungsrückständen. Zusätzlich führt die gesetzlich vorgeschriebene Abgasrückführung (AGR) dazu, dass Rußpartikel und Öldämpfe erneut in den Ansaugtrakt und die Brennräume gelangen. Kraftstoffe mit biogenen Anteilen neigen bei thermischer Belastung zudem zur Bildung harziger Polymere. Diese Rückstände setzen sich an der Außenseite der Düsenspitze ab, verkleben aber mit der Zeit auch die mikroskopisch kleinen Düsenbohrungen und beeinträchtigen das Strömungsverhalten des Kraftstoffs massiv.

• Unruhiger Motorlauf im Leerlauf: Die ungleichmäßige Zerstäubung an einzelnen Zylindern führt zu spürbaren Drehzahlschwankungen und Vibrationen im Stand.
• Verzögertes Ansprechverhalten und Leistungsverlust: Bei Lastanforderung kann die erforderliche Kraftstoffmenge nicht schnell genug und nicht im passenden Spritzbild eingebracht werden.
• Erhöhte Ruß- und Rauchentwicklung: Tröpfchenbildung statt mikrofeiner Zerstäubung führt zu unvollständiger Verbrennung, was sich als Schwarzrauch am Auspuff zeigt.
• Klopfen und harte Verbrennungsgeräusche: Ein verzögerter Zündverzug durch verschleppte Gemischbildung erzeugt das typische, unangenehm metallische Dieselnageln.

Methoden der Injektorreinigung ohne Ausbau im Praxis-Check

Stehen erste Symptome wie unrunder Kaltlauf oder Rußbildung im Raum, suchen viele Fahrzeughalter und Werkstätten nach einer wirtschaftlichen Lösung. Die Vorstellung, verkokte Einspritzdüsen ohne zeitaufwendige Demontage direkt im Fahrzeug zu säubern, ist verlockend. Denn das Lösen von Injektoren aus dem Zylinderkopf birgt bei älteren Fahrzeugen immer das Risiko von Abreißen oder festbackenden Bauteilen. In der Praxis kommen für eine Reinigung ohne Ausbau im Wesentlichen zwei unterschiedliche Verfahren zur Anwendung, die sich in Aufwand, Konzentration und Wirkungsgrad grundlegend unterscheiden.

Die erste und einfachste Variante ist der Einsatz spezieller Kraftstoffadditive, die direkt in den Fahrzeugtank gefüllt werden. Diese Reinigungszusätze enthalten Detergentien und Lösungsmittel, die sich mit dem Dieselkraftstoff vermischen und während des normalen Fahrbetriebs kontinuierlich durch das Kraftstoffsystem gefördert werden. Die Konzentration der Wirkstoffe ist hierbei bewusst niedrig gewählt, um Dichtungen, Leitungen und die Hochdruckpumpe im Kraftstoffsystem nicht zu beschädigen. Die Wirkung baut sich über mehrere hundert Kilometer auf, eignet sich jedoch fast ausschließlich zur vorbeugenden Pflege oder bei minimaler, frischer Lackbildung an den Düsenspitzen.

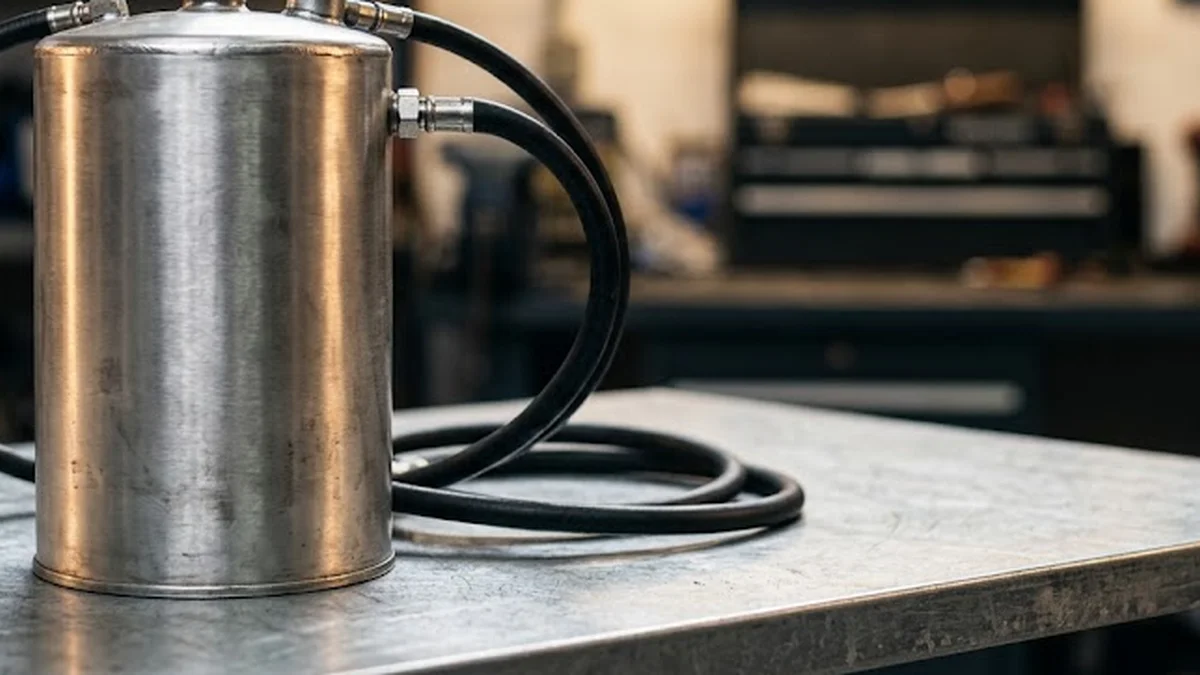

Die zweite, deutlich intensivere Methode ist die direkte Spülung über den Niederdruckkreislauf in der Werkstatt. Hierbei wird das Fahrzeug nicht über den fahrzeugeigenen Tank versorgt, sondern an ein externes Reinigungsgerät angeschlossen. Der Motor läuft für eine begrenzte Zeit ausschließlich mit einem hochkonzentrierten Reinigungsfluid. Dieser Ablauf gliedert sich in folgende feste Einzelschritte:

1. Abklemmen der fahrzeugeigenen Kraftstoffversorgung: Die Kraftstoffvorlauf- und Rücklaufleitungen werden am Kraftstofffilter oder der Niederdruckpumpe getrennt.
2. Anschluss des Spülgeräts: Ein geschlossener Spülkreislauf wird mit fahrzeugspezifischen Adaptern direkt an die Einspritzanlage angeschlossen.
3. Befüllung mit Spezialreiniger: Das System wird mit einem unverdünnten, zündfähigen Reinigungsmedium befüllt, das für direkte Verbrennung ausgelegt ist.
4. Stationärer Motorlauf unter variierender Drehzahl: Der Motor wird gestartet und durchläuft über 30 bis 60 Minuten verschiedene Drehzahlzyklen im Leerlauf und Teillastbereich.
5. Einwirkphase bei abgestelltem Aggregat: Kurze Zwischenstopps ermöglichen es den Chemikalien, harte Ablagerungen bei stehendem, heißem Motor einzuweichen.
6. Rückbau und Systementlüftung: Die originalen Leitungen werden wieder montiert, das Kraftstoffsystem entlüftet und ein Fehlerspeicher-Scan durchgeführt.

Was eine chemische Injektorreinigung leisten kann und was nicht

Um Enttäuschungen und Fehlinvestitionen zu vermeiden, muss die reale Wirkungsweise chemischer Reiniger nüchtern betrachtet werden. Die Wirkstoffe basieren auf organischen Kohlenwasserstofflösungsmitteln, Aminen und reinigenden Tensiden. Ihre primäre Aufgabe besteht darin, weiche, teerartige Kraftstoffrückstände, Wachse und Rußpartikel anlösbar zu machen. Die Wirkung bei leichten Ablagerungen beschränkt sich im Wesentlichen auf eine Oberflächliche Reinigung der Austrittsöffnungen. Befinden sich lediglich dünne Verharzungen an der Nadelspitze, kann ein professioneller Spülgang das Spritzbild harmonisieren und die Zerstäubungsqualität merklich verbessern.

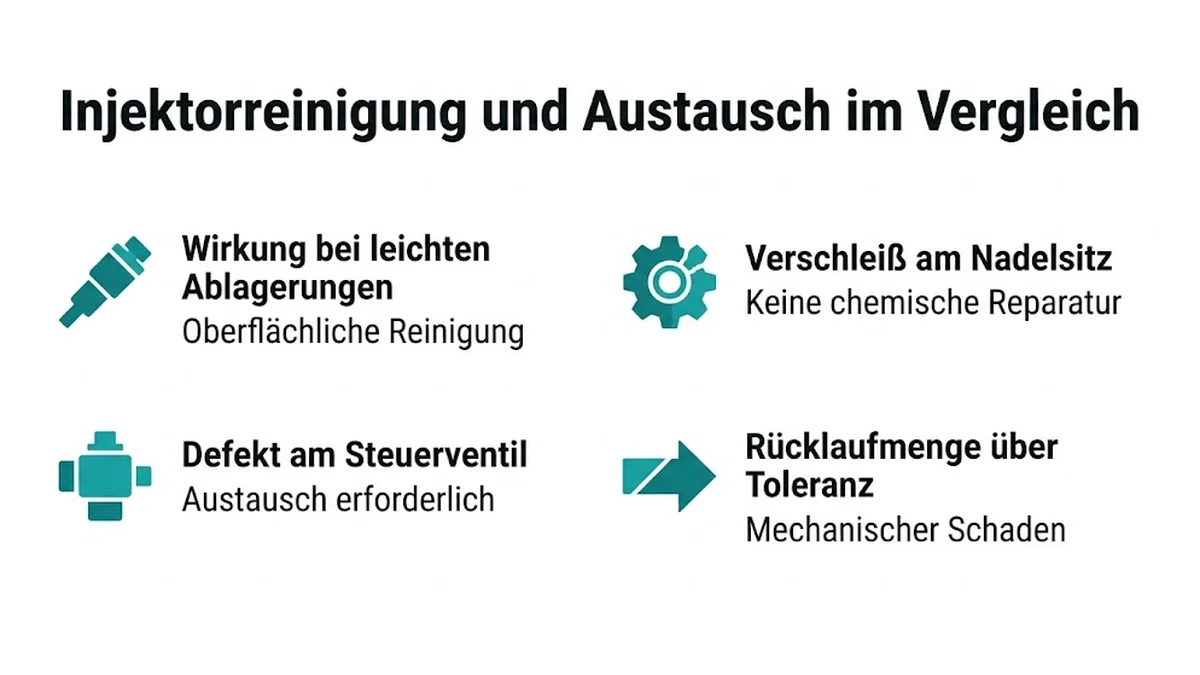

Allerdings arbeitet ein Injektor nicht nur thermisch, sondern vor allem mechanisch und hydraulisch. Chemikalien reagieren ausschließlich auf lösliche Stoffe. Sie haben keinerlei Einfluss auf metallische Verformungen, Kavitationsschäden oder Materialabtrag. Wenn Verbrennungsgase bereits jahrelang über undichte Kupferdichtungen am Schaft vorbeigeströmt sind oder winzige Fremdkörper die Düsenlöcher mechanisch aufgeweitet haben, bleibt jede Flüssigreinigung vollkommen wirkungslos. Die folgende Gegenüberstellung verdeutlicht die Fähigkeiten und Grenzen der gängigen Verfahren:

Technische Grenzen: Wann eine Reinigung ohne Demontage wirkungslos bleibt

Die Grenze zwischen einer harmlosen Verschmutzung und einem irreparablen Bauteilschaden ist im Alltag oft fließend, technisch jedoch eindeutig definiert. Ein moderner Injektor öffnet und schließt über hydraulische Druckdifferenzen, die über ein internes Servoventil gesteuert werden. Dabei bewegen sich hochpräzise Bauteile im Bereich von wenigen Tausendstel Millimetern. Im Laufe von hunderttausenden Kilometern Laufleistung führt der permanente Durchfluss von Dieselkraftstoff unter Höchstdruck zu unweigerlichem Verschleiß an Dichtflächen und Führungen.

Tritt im Laufe der Betriebszeit ein mechanischer Verschleiß am Nadelsitz auf, gibt es dafür Keine chemische Reparatur, da ausgewaschene Dichtflächen physisch zerstört sind. Schließt die Düsennadel nicht mehr hermetisch, tropft Kraftstoff unkontrolliert in den Brennraum nach. Dies führt zu lokalen Temperaturspitzen, die im schlimmsten Fall Löcher in den Kolbenboden brennen können. Ein ebenso häufiges Problem ist der Verschleiß des internen Kugel- oder Flachsitzventils. Schließt dieses Ventil nicht mehr dicht, strömt ein erheblicher Teil des unter Hochdruck stehenden Kraftstoffs direkt in die Rücklaufleitung zurück, anstatt eingespritzt zu werden. Der Raildruck bricht zusammen, und der Motor geht unter Last in das Notlaufprogramm. Zeigt die Prüfung, dass ein massiver Defekt am Steuerventil vorliegt, ist eine Reinigung nutzlos und ein Austausch erforderlich.

Eine chemische Reinigung im eingebauten Zustand kann lediglich weiche Verbrennungsrückstände an der Düsenspitze anlösen. Bei verändertem Spritzbild durch verschleißbedingte Geometrieänderungen oder bei erhöhtem Rücklaufvolumen führt kein Weg an einer fachgerechten Generalüberholung im Austauschverfahren vorbei.

Ebenso wenig können chemische Mittel elektrische Defekte beheben. Ein gealterter Piezostack, dessen Schaltzeiten abdriften, oder eine Magnetspule mit Windungsschluss lassen sich durch Spülungen nicht regenerieren. Auch Verkokungen, die durch defekte Kupferdichtringe an der Außenseite des Injektorschachts entstehen (sogenannte Teerbildung oder Verkokungskrusten im Zylinderkopf), werden von reinigenden Kraftstoffen niemals erreicht, da sich diese Ablagerungen außerhalb des durchströmten Systems befinden.

Diagnosemethoden: Verschmutzung von mechanischem Verschleiß unterscheiden

Bevor Geld in Spülungen oder Ersatzteile investiert wird, ist eine fundierte Diagnose durch eine Fachwerkstatt der einzig zielführende Weg. Moderne Motormanagementsysteme bieten tiefen Einblick in den Betriebszustand jedes einzelnen Zylinders. Über die Auslesung der Live-Parameter lässt sich die sogenannte Leerlaufruheregelung beurteilen. Das Motorsteuergerät misst die Beschleunigung der Kurbelwelle nach jedem Arbeitstakt und passt die Einspritzmenge für jeden Zylinder individuell an. Weicht der Korrekturwert eines Zylinders deutlich ins Positive ab, versucht das Steuergerät einen schwächelnden Zylinder durch Mehrmenge auszugleichen. Liegt der Wert stark im Negativen, wird die Menge reduziert, weil der Injektor mechanisch undicht ist oder nachdrückt.

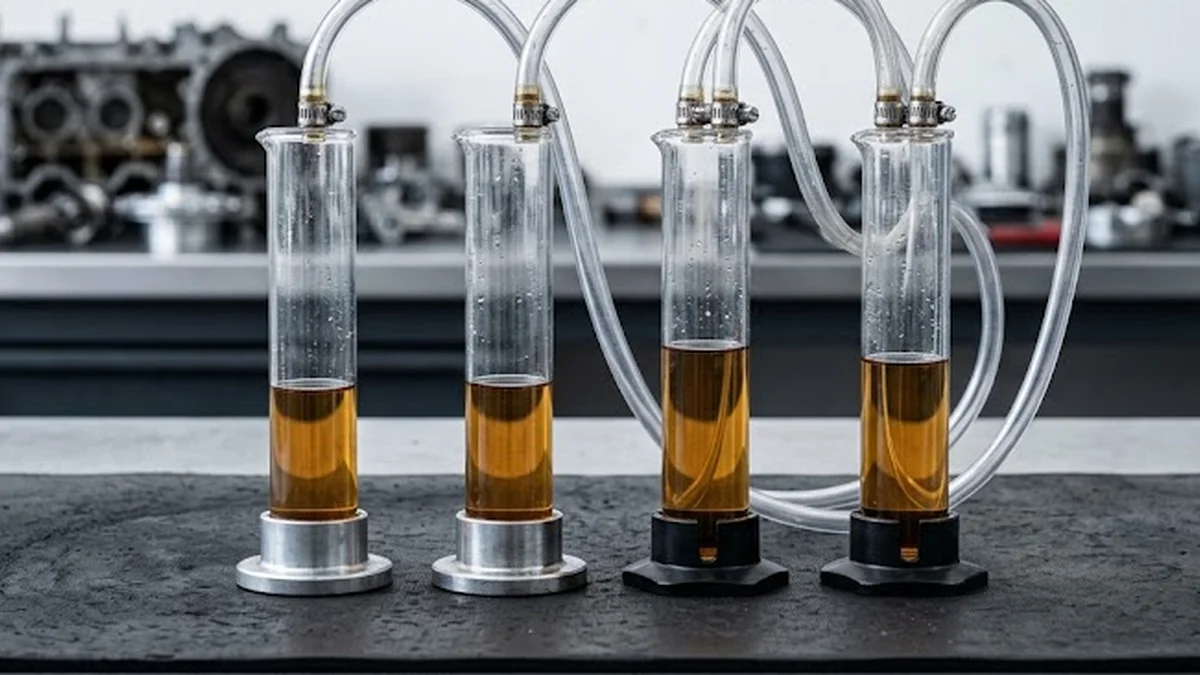

Der aufschlussreichste mechanische Schnelltest am Fahrzeug ist die Rücklaufmengenmessung. Hierbei werden die Rücklaufleitungen aller Injektoren abgezogen und mit speziellen Messbehältern verbunden. Bei laufendem Motor im Leerlauf und bei erhöhter Drehzahl wird die Menge an Kraftstoff gemessen, die ungenutzt zurückfließt. Liegt die gemessene Rücklaufmenge über Toleranz, ist dies der unstrittige Beweis, dass ein Mechanischer Schaden im Injektorinneren vorliegt. Wird bei der Rücklaufmengenmessung an einem Zylinder mit einer Komponente wie der Einspritzdüse Bosch eine deutliche Mehrmenge festgestellt, deutet dies unmissverständlich auf ein undichtes Steuerventil hin. In einem solchen Szenario ist jede weitere Spülung reine Zeit- und Geldverschwendung. Zeigt die Rücklaufmengenmessung gravierende Abweichungen, bleibt das fachgerechte Injektor ausbauen für eine genaue Überprüfung auf dem Prüfstand unvermeidlich.

• Mengenkorrekturwerte im Grenzbereich: Abweichungen von mehr als +/- 2 bis 3 Milligramm pro Hub im Diagnosetester zeigen an, dass die elektronische Regelung an ihre Grenzen stößt.
• Stark asymmetrische Rücklaufmengen: Füllt sich ein Messglas im Vergleich zu den Nachbarzylindern um das Zwei- bis Dreifache schneller, liegt ein interner Dichtungsschaden vor.
• Druckabfall im Railrohr bei Vollgas: Kann der Solldruck bei Beschleunigung nicht gehalten werden, entweicht Hochdruck über verschlissene Rücklaufventile.
• Schwarze Verkokungsspuren am Injektorschaft: Zischen im Motorraum oder Rußansammlungen um den Injektorfuß belegen eine undichte Flammschutzdichtung.

Austausch-Injektoren als nachhaltige Lösung bei dauerhaften Defekten

Ergibt die Diagnose, dass der Injektor mechanische Schäden, ausgewaschene Düsennadeln oder undichte Ventilsitze aufweist, ist eine Reparatur ohne Ausbau technisch unmöglich. Viele Fahrzeughalter schrecken vor den Kosten für fabrikneue Originalteile zurück, die insbesondere bei Sechs- oder Achtzylindermotoren den Restwert des Fahrzeugs übersteigen können. Eine wirtschaftliche und technisch absolut verlässliche Alternative bietet hier der Austauschstandard. Wie sich ein professioneller Austausch-Injektor im Vergleich zu unüberprüften Gebrauchtteilen behauptet, zeigt sich vor allem in der garantierten Maßhaltigkeit und Lebensdauer.

Beim industriellen Austauschverfahren (Echange Standard) wird der gebrauchte Altinjektor vollständig zerlegt und in speziellen Bädern tiefengereinigt. Sämtliche verschleißanfälligen Funktionsteile wie die Düsennadel, der Düsenkörper, das Steuerventil und alle internen Dichtungen werden ausnahmslos durch Neuteile ersetzt. Anschließend erfolgt die Kalibrierung auf rechnergestützten Prüfbänken. Dort werden Einspritzmengen, Rücklaufvolumen und das Spritzbild bei verschiedenen Druckstufen exakt vermessen. Nur Baugruppen, die alle Prüfparameter fehlerfrei erfüllen, erhalten einen neuen Kalibriercode (IMA-/ISA-Code). Um diesen Kreislauf wirtschaftlich und ressourcenschonend aufrechtzuerhalten, wird die Rückführung alter Baugruppen über ein faires Pfand für das Altteil geregelt.

Wird die Instandsetzung von einer qualifizierten Werkstatt durchgeführt, müssen für einen dauerhaften Erfolg entscheidende Montagerichtlinien eingehalten werden:

1. Präzise Reinigung des Injektorschachts: Vor der Montage müssen Ölkohlereste im Zylinderkopf sorgfältig entfernt und der Dichtsitz plan nachbearbeitet werden.
2. Verwendung von Neuteilen: Für jeden Zylinder ist zwingend ein neuer passender Dichtungssatz mit frischer Kupferdichtung und Dehnschraube zu verwenden.
3. Einhaltung der vorgeschriebenen Anzugsmomente: Zu fest oder zu locker angezogene Spannpratzen führen zu Verzug im Düsenkörper und erneutem Abblasen.
4. Eingabe des IMA-Codes: Der individuelle Korrekturcode des generalüberholten Injektors muss mit einem Diagnosetester im Motorsteuergerät hinterlegt werden.

Zusammenfassend lässt sich festhalten: Die Reinigung von Diesel-Injektoren ohne Ausbau ist ein wirksames Instrument zur vorbeugenden Wartung und zur Behebung leichter, kraftstoffbedingter Verharzungen im Frühstadium. Sie kann bei unruhigem Leerlauf oder beginnendem Rußen rasche Linderung verschaffen, solange die mechanische Substanz der Bauteile intakt ist. Sobald jedoch Verschleiß an Nadelsitz, Steuerventil oder Rücklauf vorliegt, stößt jede chemische Spülung an unüberwindbare physikalische Grenzen. Wer nach einer sorgfältigen Diagnose feststellt, dass die Leistungsgrenzen der Chemie erreicht sind, findet im spezialisierten Sortiment für hochwertige Injektoren im Austauschstandard die langlebige und wirtschaftlich vernünftige Alternative, um die einwandfreie Motorfunktion dauerhaft wiederherzustellen.
