Comment fonctionne un turbo ?

Rôle et principe fondamental de suralimentation d'un turbocompresseur

Le moteur thermique traditionnel à aspiration naturelle dépend exclusivement de la dépression créée par la descente des pistons dans les cylindres pour aspirer l'air ambiant. Cette méthode physique restreint mécaniquement la masse d'oxygène admise dans la chambre de combustion, limitant de fait le rendement volumique et les performances globales du véhicule. Pour dépasser cette contrainte sans alourdir le bloc moteur ni augmenter sa cylindrée, les constructeurs recourent à la suralimentation. Le turbo compresseur s'impose comme l'organe de référence pour comprimer l'air d'admission en exploitant une source d'énergie jusqu'alors dissipée en pure perte : l'énergie thermique et cinétique des gaz d'échappement.

La puissance d'un moteur découle directement du volume de carburant brûlé en présence d'une quantité stœchiométrique d'oxygène. En injectant un surplus d'air comprimé dans les cylindres, le calculateur peut ordonner une injection de carburant proportionnellement plus élevée sans générer de suies ni d'imbrûlés. La force issue de la combustion s'en trouve démultipliée, offrant un couple généreux dès les bas régimes et une reprise dynamique adaptée aux exigences des motorisations contemporaines. Ce processus transforme un moteur compact en un groupe motopropulseur performant et économe en carburant.

Le fonctionnement thermodynamique du dispositif repose sur un cycle en boucle fermée, rigoureusement synchronisé avec le rythme du moteur :

• Expulsion des gaz brûlés : lors de la phase d'échappement, les gaz sous haute température sont canalisés par le collecteur directement vers la volute de la turbine.
• Conversion cinétique : la détente et la vitesse de ces gaz mettent en rotation la roue de turbine à des cadences extrêmes, transformant l'énergie d'échappement en puissance mécanique rotative.
• Transmission mécanique par l'axe : un arbre rigide en acier allié répercute instantanément cette vitesse de rotation à la roue du compresseur située de l'autre côté du carter central.
• Aspiration et compression de l'air : la roue de compresseur aspire l'air atmosphérique filtré, le comprime par force centrifuge et le refoule sous pression vers l'admission moteur.

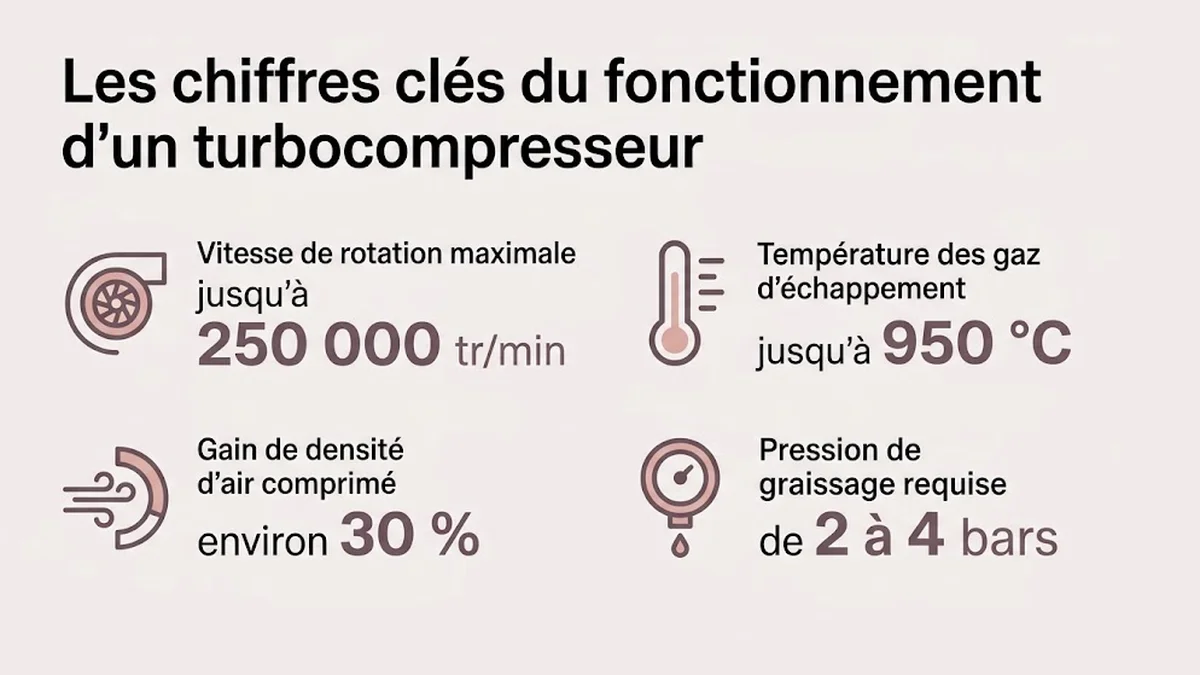

Dans cette dynamique, les données physiques attestent des contraintes exceptionnelles subies par l'organe. Vitesse de rotation maximale : jusqu'à 250 000 tr/min. Température des gaz d'échappement : jusqu'à 950 °C. Ces sollicitations permanentes imposent des tolérances d'usinage de l'ordre du micromètre et une équilibration dynamique parfaite pour éviter toute destruction prématurée de l'ensemble tournant.

Anatomie interne : turbine d'échappement, compresseur d'admission et corps central CHRA

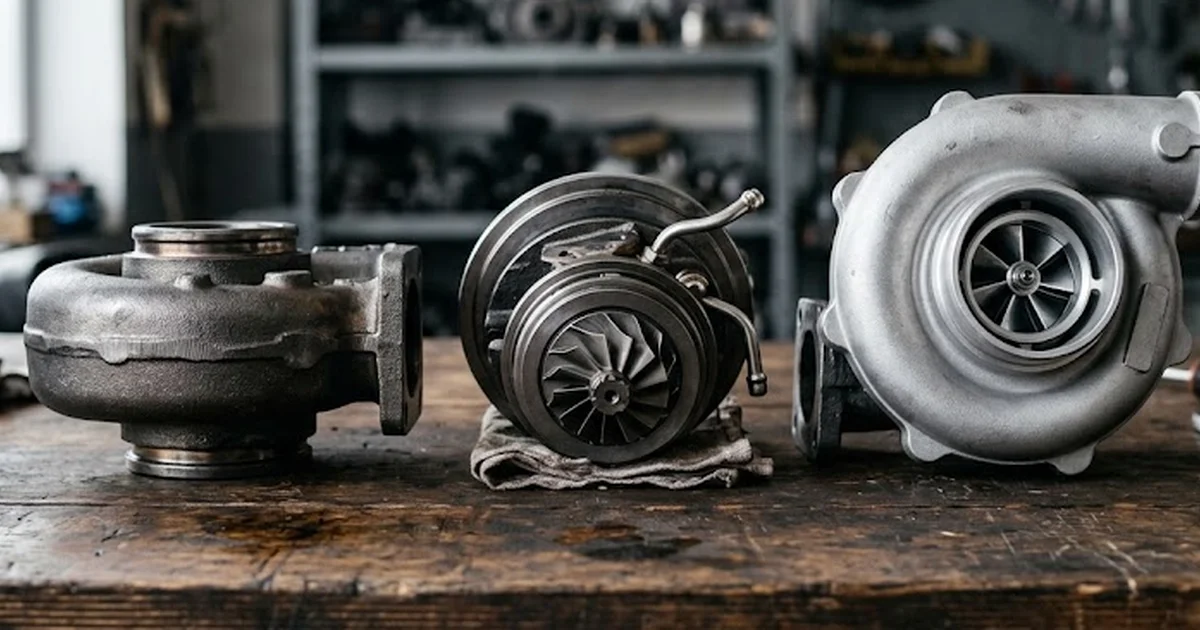

Un turbocompresseur est un assemblage mécanique de haute précision scindé en trois parties interdépendantes : le carter de turbine côté chaud, le carter de compresseur côté froid, et le corps central ou CHRA qui assure la jonction et la rotation de l'arbre. Chacun de ces modules remplit une fonction physique distincte et fait appel à des métallurgies rigoureusement adaptées à son milieu thermique.

Le côté turbine d'échappement

Directement vissé sur le collecteur d'échappement, le carter de turbine reçoit les gaz de combustion les plus chauds. Il est fondu en fonte nodulaire ou en alliages de fonte austénitique fortement dosés en nickel afin de résister aux chocs thermiques répétés et d'empêcher toute déformation de la volute. À l'intérieur, la roue de turbine, solidaire de l'arbre, est usinée dans un superalliage réfractaire à base de nickel tel que l'Inconel. Ce matériau conserve son intégrité structurelle et sa résistance centrifuge face à des températures incandescentes et des pressions d'expansion très élevées.

Le côté compresseur d'admission

Le carter de compresseur travaille à des températures bien moindres, ne dépassant que rarement l'échauffement induit par la compression de l'air lui-même. Conçu en alliage d'aluminium coulé ou usiné, il adopte une forme divergente en escargot appelée volute. La roue de compresseur, fabriquée en aluminium forgé taillé dans la masse pour alléger l'inertie rotationnelle, capture l'air en son centre axial pour le projeter radialement à haute vitesse vers le diffuseur. C'est dans ce diffuseur que l'énergie cinétique de l'air se convertit en pression statique exploitable par la tubulure d'admission.

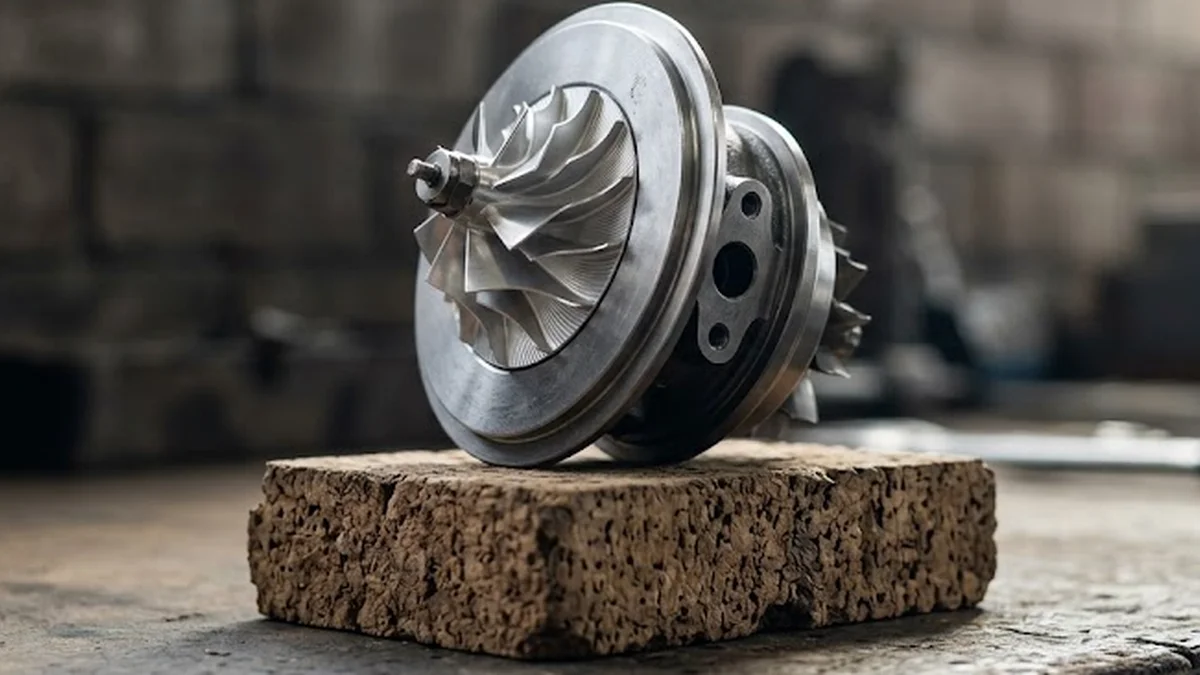

Le CHRA et le système de palier hydrodynamique

Le corps central (Center Housing Rotary Assembly ou CHRA) abrite l'axe commun reliant les deux turbines. En raison des régimes de rotation qui défient les capacités des roulements à billes conventionnels de grande série, l'arbre tourne sur des paliers lisses hydrodynamiques flottants baignés dans un flux continu d'huile sous pression. La butée axiale à 360 degrés amortit les poussées longitudinales engendrées par les différences de pression entre l'admission et l'échappement, tandis que des segments métalliques fendus garantissent l'étanchéité aux extrémités pour empêcher l'huile de s'infiltrer dans les tubulures d'air ou d'échappement.

À retenir : Le palier hydrodynamique d'un turbocompresseur repose sur un film d'huile sous pression sans contact mécanique direct ; toute rupture de lubrification détruit l'axe de rotation en quelques secondes.

Régulation de pression : fonctionnement de la wastegate et de la géométrie variable

L'accélération d'un moteur thermique produit un volume croissant de gaz d'échappement. Sans mécanisme de régulation, la turbine accélérerait de façon exponentielle, provoquant une surpression inadmissible dans les cylindres, un cliquetis destructeur ou l'éclatement mécanique de la roue compresseur par survitesse. Deux dispositifs principaux sont mis en œuvre pour moduler cette énergie motrice : la soupape de décharge classique et la géométrie variable.

La soupape de décharge ou wastegate

La wastegate équipe la majorité des turbos à géométrie fixe. Il s'agit d'un clapet métallique logé dans le carter de turbine. Lorsque la pression d'air mesurée au collecteur d'admission atteint la valeur limite fixée par la cartographie moteur, un actionneur pneumatique ou une électrovanne pilote l'ouverture de la soupape. En s'ouvrant, la wastegate dérive une fraction des gaz d'échappement directement vers la ligne d'échappement sans passer par la roue de turbine. La vitesse de rotation se stabilise alors immédiatement, maintenant la suralimentation sous un seuil sécurisé.

Le turbocompresseur à géométrie variable (TGV)

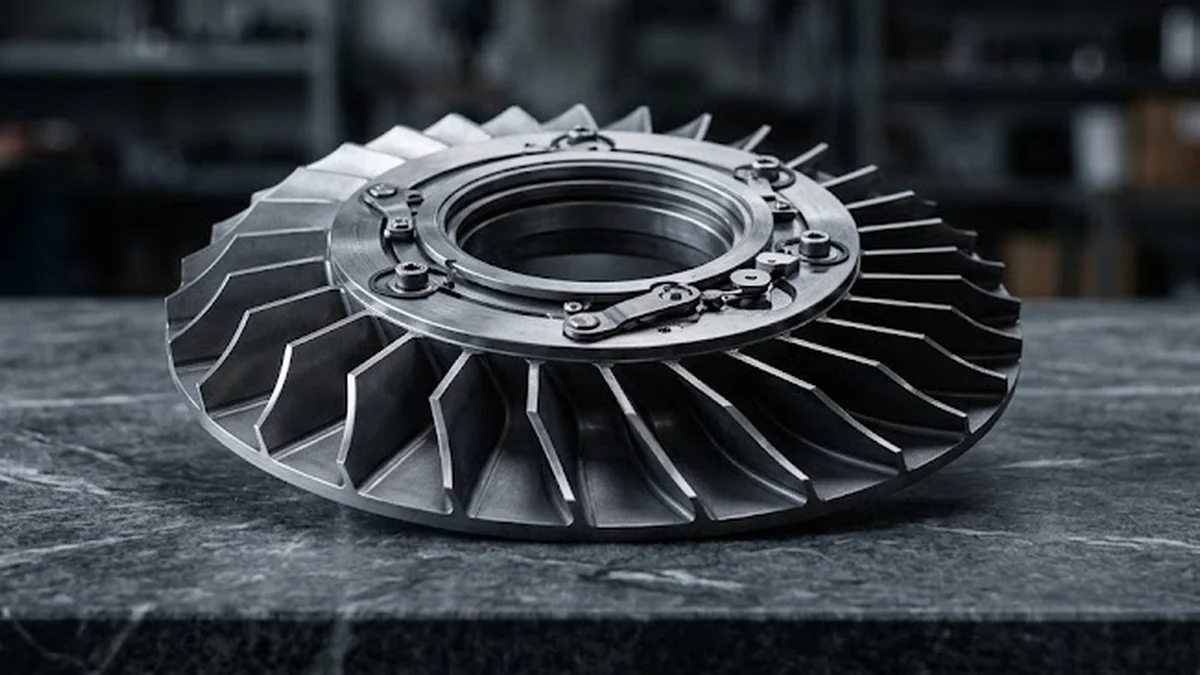

Sur les moteurs diesel modernes et certains moteurs essence de pointe, la géométrie variable remplace la décharge brute par une gestion fine du flux d'échappement. Une couronne munie de multiples ailettes orientables entoure la roue de turbine. En pivotant sous l'action d'une capsule à dépression ou d'un servomoteur électrique, ces ailettes modifient l'angle et la section de passage des gaz pour optimiser la réponse mécanique :

1. À bas régime moteur : les ailettes s'inclinent pour rétrécir la section d'entrée, accélérant le passage des gaz selon le principe de l'effet venturi pour lancer la rotation dès 1500 tr/min et supprimer le temps de latence à l'accélération.
2. En régime intermédiaire : l'actuateur ajuste l'inclinaison des pales de manière progressive pour délivrer une courbe de suralimentation linéaire en parfaite adéquation avec la demande de couple du conducteur.
3. À haut régime moteur : les ailettes s'ouvrent largement pour libérer le passage des gaz, évitant l'engorgement de la ligne d'échappement et prévenant toute survitesse critique de la roue de turbine.

Le pilotage précis de ces ailettes nécessite un mouvement sans aucune friction. En présence de calamine ou de dysfonctionnement électrique, l'actuateur peut se bloquer en position ouverte ou fermée. Pour identifier la cause d'un manque de réactivité ou d'un mode dégradé, la démarche expliquée pour comment savoir si turbo fonctionne permet d'isoler méthodiquement un problème de géométrie variable d'un défaut de capteur de surpression.

Écosystème moteur : rôle de l'intercooler, du circuit d'huile et de la filtration

Isoler le turbocompresseur du reste du compartiment moteur constitue une erreur d'analyse récurrente. Cet équipement s'intègre au sein d'une chaîne technique rigide où chaque maillon conditionne directement son rendement et sa durabilité. Trois éléments périphériques jouent un rôle prépondérant dans ce fonctionnement : l'échangeur thermique, le réseau de graissage et la filtration de l'air.

L'échangeur thermique air-air (intercooler)

La compression physique d'un gaz entraîne inévitablement son échauffement thermodynamique. En sortie de roue compresseur, l'air peut ainsi dépasser les 130 °C. Selon les lois de la physique des gaz, un air surchauffé perd en densité moléculaire : il contient moins d'atomes d'oxygène par centimètre cube qu'un air frais à pression équivalente, réduisant d'autant l'efficacité de la combustion. L'intercooler, installé en façade du véhicule, refroidit cet air comprimé à travers ses ailettes pour abaisser sa température aux alentours de 45 °C. Gain de densité d'air comprimé : environ 30 %. Cet abaissement thermique protège également le moteur contre l'auto-allumage prématuré.

Le circuit de lubrification sous pression

Le CHRA dépend intimement de la circulation de l'huile moteur fournie par la pompe à huile. L'huile arrive par une conduite rigide sous une contrainte calibrée. Pression de graissage requise : de 2 à 4 bars. Ce flux liquide remplit un triple office :

• Créer un film d'huile hydrodynamique ininterrompu entre l'arbre rotatif et les bagues de palier pour éliminer tout frottement métal contre métal.
• Évacuer les calories emmagasinées par la turbine d'échappement vers le radiateur et le carter d'huile pour éviter la surchauffe des paliers.
• Rincer en permanence les micro-résidus pour prévenir l'agglomération de dépôts au niveau de la gorge des segments métalliques.

Le retour d'huile du corps central vers le carter s'effectue par simple gravité. La moindre surpression dans le bas moteur ou l'obstruction de la durite de vidange empêche l'huile de s'écouler librement, provoquant une fuite d'huile forcée à travers les segments d'étanchéité vers l'admission ou l'échappement.

L'étanchéité et l'intégrité de l'admission

L'air aspiré par le compresseur doit être exempt de la moindre particule solide. À des vitesses circonférentielles atteignant plusieurs centaines de mètres par seconde, l'impact d'un grain de poussière ou d'un débris de calamine ébrèche instantanément les pales en aluminium de la roue compresseur, détruisant son équilibrage d'origine. De même, lors de toute intervention mécanique, l'installation d'un kit de joints neuf sur les brides de raccordement d'huile et d'échappement évite les prises d'air perturbatrices et les fuites sous pression. Pour les applications exigeantes, l'intégration d'un composant de haute précision comme le Turbo MAHLE démontre l'importance d'un assemblage rigoureusement conforme aux spécifications techniques d'origine.

Symptômes d'usure, pannes mécaniques et intérêt de l'échange standard

Malgré sa conception robuste prévue pour accompagner la vie du véhicule, le turbocompresseur reste vulnérable aux anomalies de son environnement périphérique. Une huile dégradée, un colmatage du filtre à particules ou une fuite d'admission engendrent des contraintes anormales se manifestant par des signaux mécaniques explicites.

Reconnaître les symptômes avant la casse

Une anomalie de fonctionnement produit des manifestations caractéristiques qu'il convient d'identifier rapidement :

• Baisse de puissance et passage en mode dégradé : une géométrie variable encrassée par la suie ne module plus l'orientation de ses ailettes, déclenchant l'allumage du voyant moteur au tableau de bord.
• Émissions de fumées à l'échappement : une fumée bleue trahit un passage d'huile à travers les segments du CHRA dans le flux d'échappement, tandis qu'une fumée noire indique un excès de carburant consécutif à un défaut de pression d'air.
• Consommation anormale d'huile moteur : le niveau d'huile du carter baisse sans fuite extérieure visible, signifiant une aspiration directe de l'huile par le compresseur.
• Bruits anormaux et sifflements métalliques : un sifflement strident lors de la montée en régime annonce un jeu excessif de l'axe ou un frottement des ailettes contre la paroi du carter. Pour analyser ce phénomène sans attendre la rupture de l'axe, notre dossier technique sur le turbo qui siffle explicite la hiérarchie des risques entre fuite de durite et endommagement interne.

Le choix technique de l'échange standard

Face à une défaillance avérée du turbocompresseur, le remplacement par une pièce neuve constructeur représente souvent une dépense disproportionnée par rapport à la valeur résiduelle du véhicule. L'échange standard constitue la réponse industrielle la plus aboutie, alliant rigueur technique, économie circulaire et performance mécanique. Dans le cadre de l'échange standard, le turbocompresseur usagé fait l'objet d'un démontage complet. Seuls les carters d'échappement et d'admission d'origine sont conservés après un nettoyage cryogénique et un contrôle dimensionnel rigoureux. L'ensemble des composants internes d'usure, notamment l'arbre, les paliers, les segments d'étanchéité et le CHRA, sont remplacés par des éléments neufs d'une qualité conforme aux normes d'origine.

Le groupe tournant réassemblé passe ensuite par une phase d'équilibrage dynamique sur banc haute vitesse (VSR), reproduisant fidèlement les conditions réelles de rotation du moteur. La géométrie variable est calibrée au millimètre près sur un banc de flux soufflé pour caler les butées de débit aux valeurs exactes requises. Cette méthode garantit une pièce remanufacturée offrant une fiabilité et des courbes de puissance parfaitement identiques à une pièce neuve, tout en s'inscrivant dans une démarche de recyclage de la matière première.

Le montage d'un turbocompresseur doit toujours être confié à un professionnel de la réparation automobile qualifié. Ce dernier veillera à respecter le protocole strict imposé par ce type d'organe : rinçage intégral du circuit de lubrification, amorçage manuel en huile de la cartouche centrale avant le premier démarrage, contrôle de la pression de pompe à huile et remplacement impératif des canalisations rigides d'alimentation. Pour identifier sans équivoque la référence exacte correspondant à la cylindrée, au code moteur et à la puissance de votre véhicule, vous pouvez explorer toutes les références turbo répertoriées dans notre catalogue spécialisé.

En synthèse, le turbocompresseur est une machine thermodynamique sophistiquée dont le bon fonctionnement dépend directement de la qualité de sa lubrification, de l'efficacité de son refroidissement et de la propreté de son circuit d'admission. Dès l'apparition des premiers signes d'usure ou en cas d'avarie mécanique, choisir une pièce reconditionnée avec précision industrielle assure la longévité de votre motorisation. Pour engager la remise en état de votre véhicule avec un composant conforme aux plus hautes exigences techniques, découvrez notre sélection complète de turbo compresseur en échange standard.
